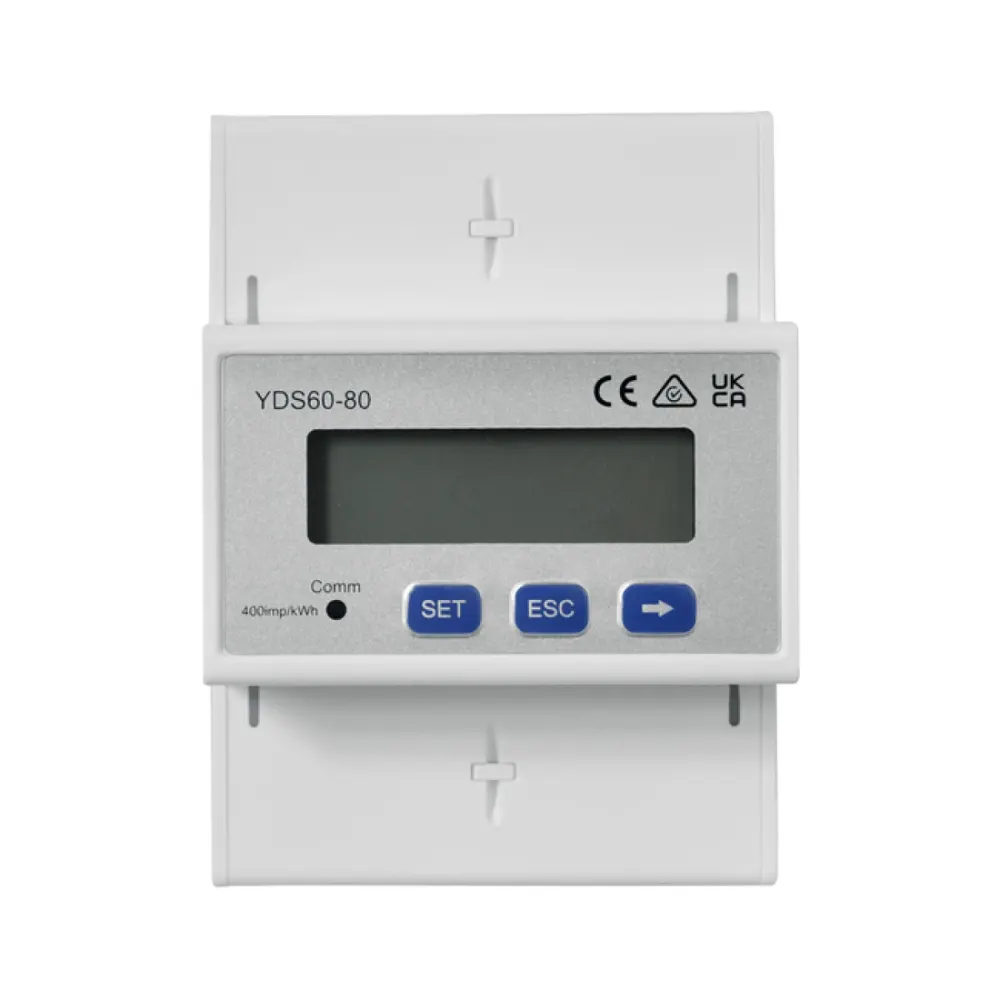

Huawei YDS60-80 80A 3 phase smart energy meter module

Huawei YDS60-80 – Modul de contorizare inteligent trifazic de 80 A (SmartPS-80AI-T0)

Huawei YDS60-80 (cunoscut și sub denumirea de SmartPS-80AI-T0 / DTSU666-HW) este un senzor de putere inteligent trifazic, cu precizie de clasa 1, conceput pentru a fi utilizat împreună cu invertoarele hibride Huawei pentru măsurarea în timp real a consumului de energie. Se poate monta pe șină DIN35, are un ecran LCD încorporat și comunicație RS485/Modbus-RTU – aceasta este baza funcției zero-export și a reglării precise a energiei.

În ce se deosebește de DTSU666-H?

YDS60-80 / SmartPS-80AI-T0 este o variantă specială a seriei DTSU666-HW, care, cu domeniul său de măsurare directă de 80 A (nelimitat cu CT extern), acoperă un domeniu de aplicare mai larg decât modelul de bază. Este deosebit de răspândit ca soluție de măsurare instalată alături de sistemele de stocare a energiei Huawei (seria LUNA2000), unde măsurarea precisă a fluxului de energie bidirecțional este esențială.

Precizie de clasa 1 în rețelele trifazate

Precizia de măsurare: tensiune și curent ±0,5%, putere și energie ±1%, frecvență ±0,01 Hz. Interval de măsurare a tensiunii de linie: 90–1000 V (peste 500 V cu PT extern). Tensiune de fază: 52–577 V. Interfața RS485 comunică la viteze de 4800–115200 bps, implicit la 9600 bps. Consumul propriu este de doar ≤1,5 W.

Instalare și caracteristici fizice

YDS60-80 poate fi montat pe șină DIN35, are dimensiunile 100×72×80 mm și o greutate sub 0,5 kg. Temperatura de funcționare: de la –25°C la +60°C. În cazul instalărilor montate pe perete, ecranul LCD afișează direct datele măsurate – tensiune, curent, putere, energie –, astfel încât verificarea la fața locului poate fi efectuată chiar și fără un tehnician de întreținere. Se găsește în categoria instrumente de măsură .
