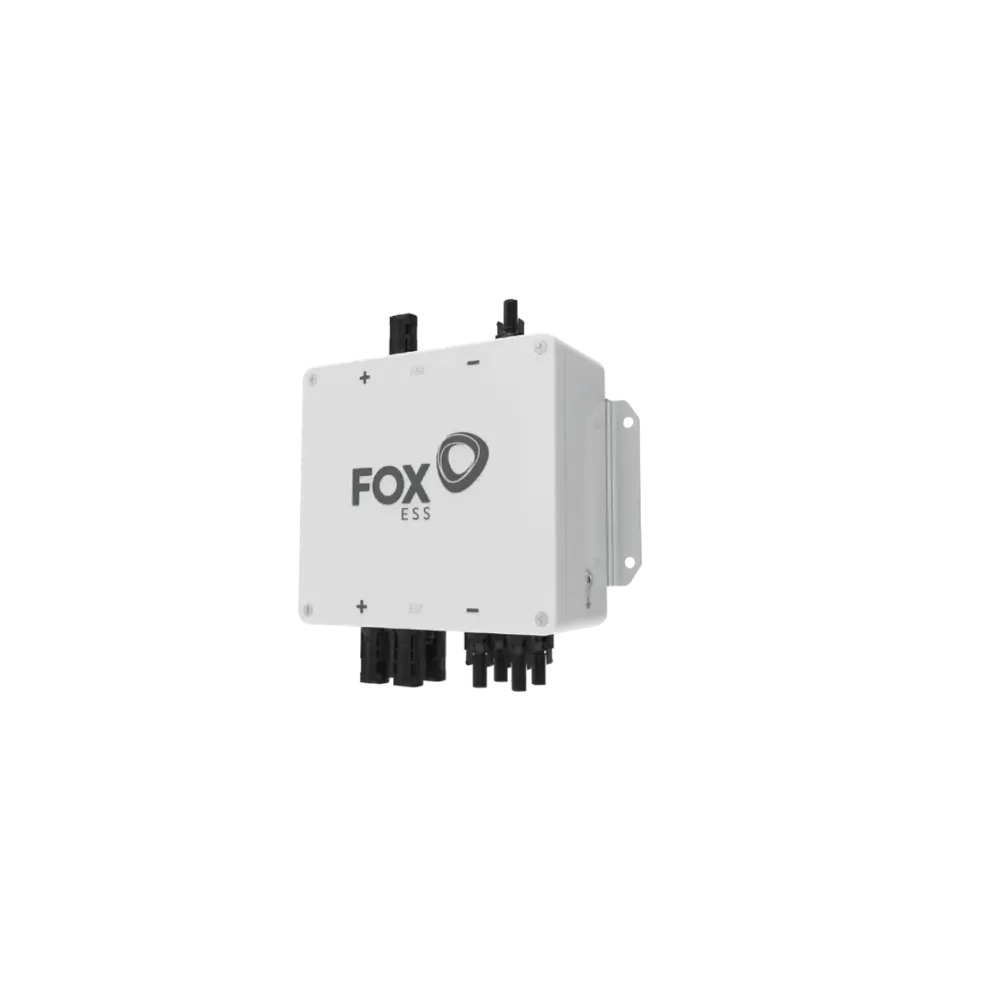

FoxESS HV Junction Box 50A junction box

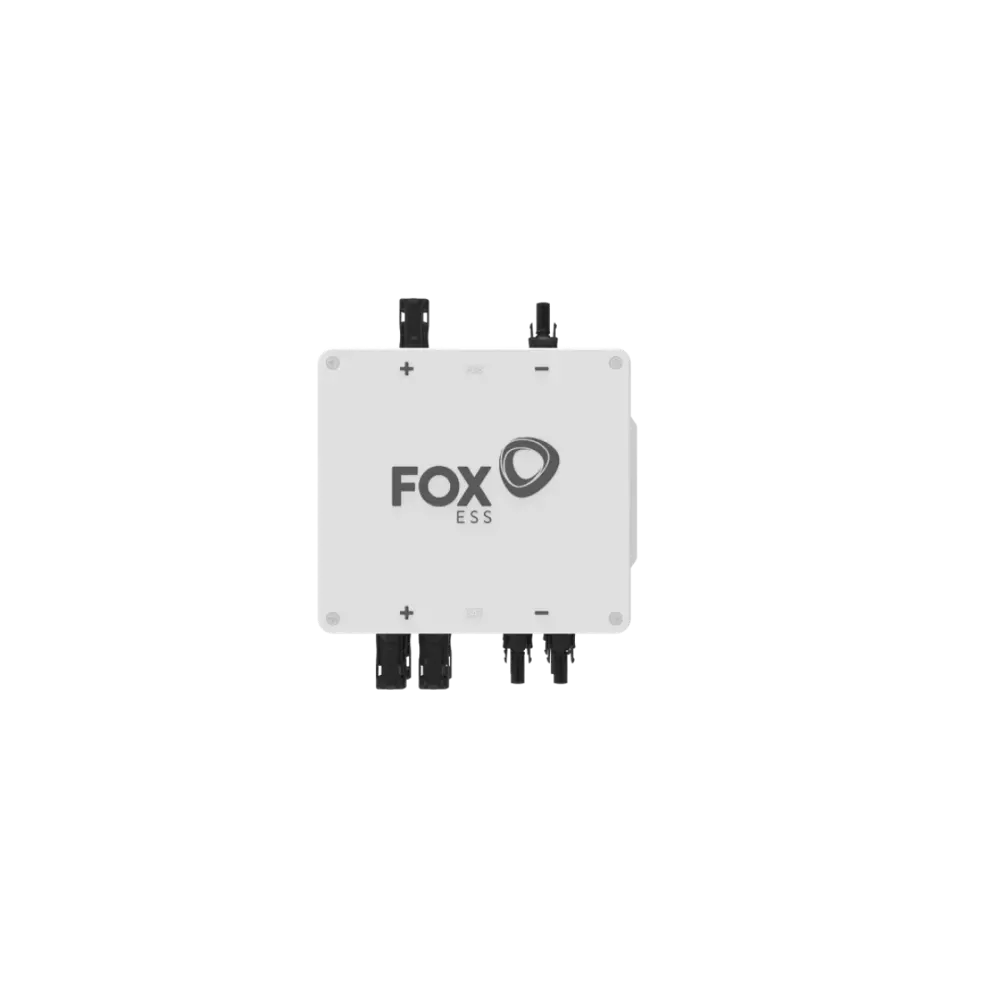

Cutie de distribuție FoxESS HV Junction Box 50A

FoxESS HV Junction Box 50A este o cutie de distribuție de înaltă tensiune care permite conectarea în paralel a mai multor turnuri de baterii de înaltă tensiune FoxESS la un singur invertor hibrid. Acesta nu este un invertor și nici o baterie, ci un element pasiv de sistem (accesoriu/BOS) montat pe perete, care permite conectarea în siguranță a ramurilor de baterii și extinderea capacității. Datorită gradului de protecție IP65, poate fi instalat atât în interior, cât și în exterior.

La ce servește?

Ai nevoie de el dacă dorești să extinzi capacitatea de stocare a unui sistem FoxESS existent sau nou peste limita maximă standard cu o singură ramură. Utilizări tipice: sisteme de stocare C&I (comerciale și industriale), proiecte pentru case unifamiliale mai mari, precum și instalații de micro-rețea, unde dorești să scalezi până la 46,08 kWh. Este util și pentru clienții la care investiția se realizează în etape și pentru care, ulterior, va fi necesară adăugarea unor turnuri de acumulatori suplimentare.

Cum funcționează?

Cutia de joncțiune combină patru intrări separate ale bateriilor într-o singură ieșire, care se conectează la portul pentru baterie al invertorului. În interior, aceasta conectează cele patru ramuri de curent continuu de înaltă tensiune, asigurând în același timp distribuția corespunzătoare a curentului — suportă 50 A în mod continuu și 65 A timp de 60 de secunde la tensiunea nominală de 500 V. Invertorul tratează bateriile conectate ca pe o singură unitate logică, astfel încât comunicarea BMS și controlul încărcării/descărcării rămân unificate. Este răcit natural și nu conține componente electronice active, fiind astfel practic fără întreținere.

Avantaje tehnice și la nivel de sistem

Compatibil cu întreaga gamă de invertoare hibride FoxESS: seriile K, H1 (G2), H3, H3 SMART, H3 PRO și US, precum și cu turnurile modulare de baterii EP5/EP6, EP11/EP12, EK5/EK6 și EK11/EK12. Temperatura de funcționare este cuprinsă între -20 și +55 °C, ceea ce este mai mult decât suficient pentru climatul din țara noastră, atât în cazul instalării în interiorul unei camere tehnice, cât și în cazul montării pe perete în exterior. Unitate compactă de 2,6 kg, cu dimensiunile de 223×246×89 mm, montabilă pe perete — nu ocupă spațiul prețios de lângă invertor, iar traseul cablurilor rămâne mai ordonat decât dacă ai încerca să conectezi bateriile cu conectori separați.

Important de știut

Cutia de joncțiune poate fi utilizată numai în sistemul FoxESS — nu încerca să o conectezi la bateriile sau invertoarele altor producători, deoarece intervalele de tensiune și protocolul BMS nu vor fi compatibile. Merită să o incluzi în plan dacă știi cu siguranță că vei avea nevoie de mai mult de două turnuri sau dacă te pregătești pentru o extindere viitoare. În cazul unui singur turn sau al a două turnuri, acest lucru nu este, de obicei, necesar, deoarece acestea pot fi conectate direct la invertor.
