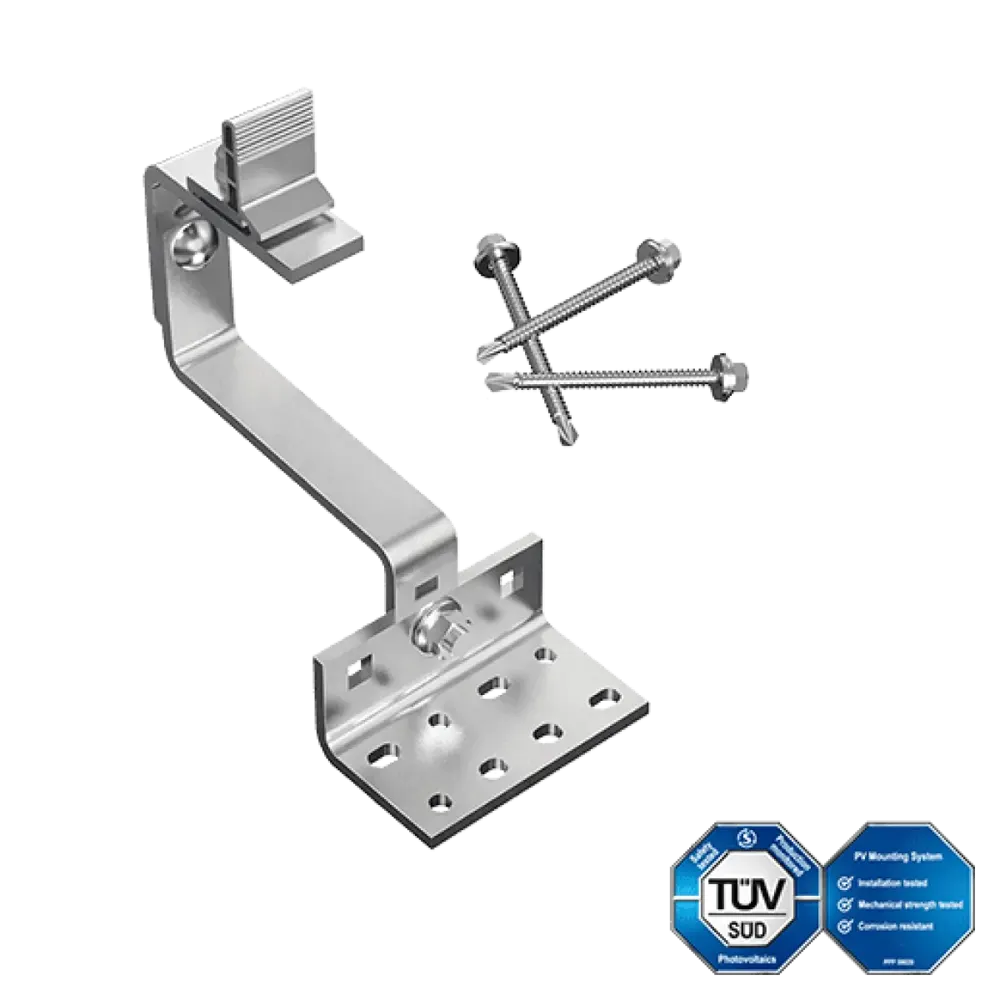

Enerack TRH-T20 adjustable tile roof hook

Cârlig reglabil pentru acoperiș din țiglă Enerack T20 (ERK-TRH-T20)

ERK-TRH-T20 este un cârlig reglabil pentru acoperișuri din țiglă, care asigură punctul de fixare între structura de susținere a panourilor solare și structura acoperișului. Ca accesoriu, se integrează în sistemul complet Enerack ca element BOS (Balance of System) — nu este un produs de sine stătător, ci un element de legătură între sistemul de șine și căpriori. Materialul din care este fabricat este aluminiu AL6005-T5 și oțel inoxidabil SUS304, ambalaj: 40 buc./cutie.

La ce se folosește?

Cârligul poate fi montat sub acoperișuri tradiționale din țiglă, țiglă plată și țiglă de ardezie, unde structura de susținere a panourilor solare se fixează de căpriori existente. Se utilizează în mod obișnuit în instalații rezidențiale, dar poate fi folosit și în proiecte C&I de dimensiuni reduse, dacă structura acoperișului permite acest lucru. Este alegerea potrivită atunci când fixarea trebuie introdusă sub țiglă, astfel încât acoperișul să rămână intact, iar cârligul să iasă pe șină deasupra liniei țiglei.

Cum funcționează?

Baza inferioară a cârligului se fixează cu șuruburi la căpriori (pachetul conține șuruburile de fixare), iar partea superioară, reglabilă, se poate adapta la profilul țiglei. Reglabilitatea servește la compensarea toleranțelor: în cazul diferitelor tipuri de țigle și al suprafețelor inegale ale acoperișului, nu este necesară utilizarea unor șaibe speciale sau efectuarea unor modificări. La vârful cârligului se conectează șina de montare, care va servi drept suprafață de susținere a modulelor fotovoltaice — astfel, sarcina este transferată de pe panou prin șină, cârlig și căpriori.

Avantaje tehnice și la nivel de sistem

Combinația dintre aluminiul AL6005-T5 și oțelul inoxidabil SUS304 asigură o durată lungă de viață în mediul mansardei, caracterizat de umiditate variabilă, și împiedică apariția coroziunii galvanice la punctul de contact dintre șină și cârlig. Produsul este compatibil cu întregul sistem Enerack pentru acoperișuri din țiglă: șină de montare (3,5 m sau 4,2 m), cleme intermediare și de capăt, adaptor pentru clemă de șină — totul într-o singură logică, dintr-o singură livrare. Deoarece este reglabil, instalatorul nu întâmpină dificultăți dacă suprafața acoperișului nu este complet plană, ceea ce reduce riscul de întârziere și riscul legat de materiale în cadrul proiectului.

Diferențe

Gama Enerack include trei tipuri principale de cârlige pentru acoperișuri din țiglă: modelul fix T01, modelul reglabil T06 cu o geometrie mai simplă și modelul T20 (acest produs), care are o bază mai robustă și o gamă mai largă de reglare. Merită să alegeți modelul T20 dacă geometria acoperișului este incertă sau dacă în cadrul proiectului puteți întâlni mai multe tipuri de țigle — un singur cârlig acoperă toate variantele. Modelul fix T01 este mai ieftin, dar este potrivit doar acolo unde toate dimensiunile se potrivesc.

Este important de știut

Cârligul se fixează de căpriori, nu de șipci sau de țiglă — lățimea și starea corespunzătoare a căpriorilor sunt condiții prealabile. Verificarea capacității de încărcare a acoperișului este responsabilitatea executantului și a clientului; cârligul în sine nu înlocuiește analiza statică. Nu recomandăm utilizarea acestuia pe acoperișuri fără țigle sau puternic deteriorate.
