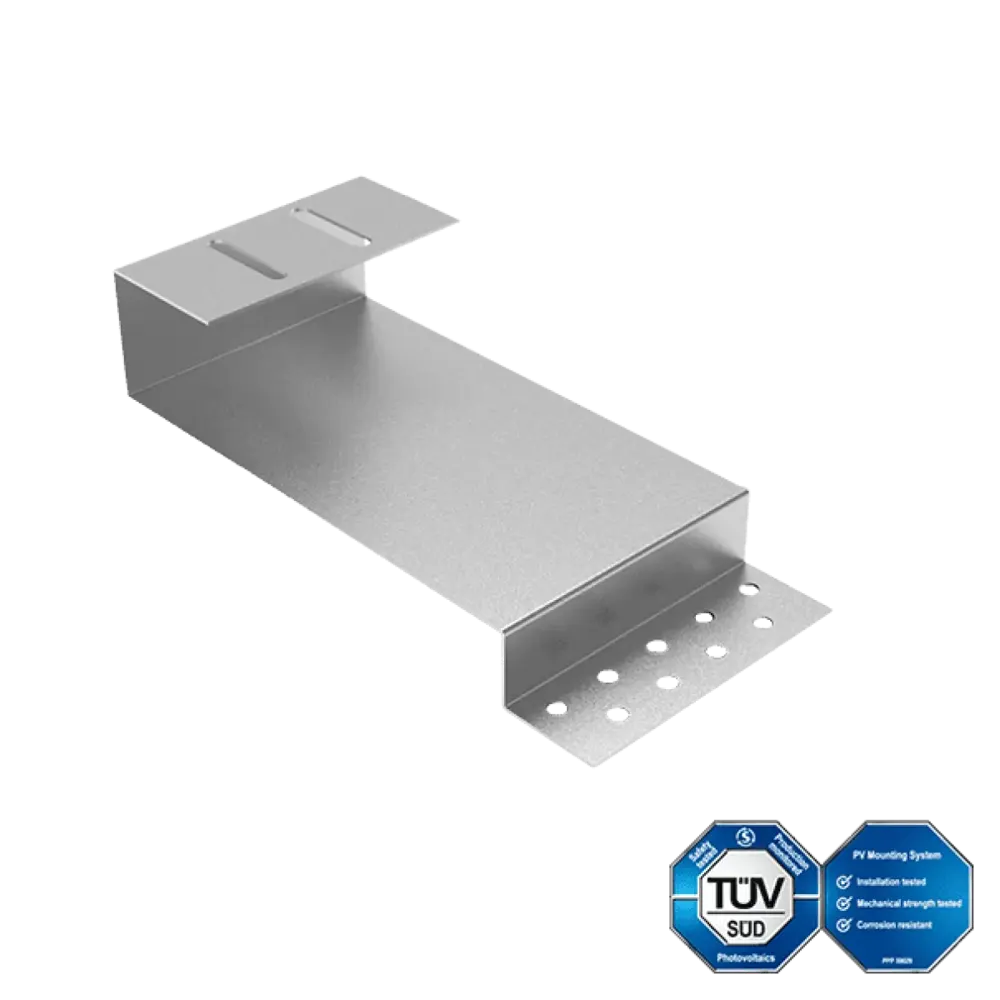

Enerack flat tile roof hook fix T19

Cârlig de acoperiș Enerack pentru țigle plate, fix, T19

T19 este un cârlig de acoperiș cu design fix, conceput special pentru țigle plate. Este elementul de fixare de bază al structurii de susținere a panourilor solare — nu este un invertor, nici un regulator, ci componenta care leagă șina de montare și, prin intermediul acesteia, modulele solare de structura acoperișului. Este fabricat din oțel inoxidabil SUS304 și face parte din portofoliul de sisteme de susținere Enerack pentru acoperișuri cu țigle.

La ce se folosește?

Modelul T19 este destinat acoperișurilor acoperite cu țigle plate, unde, din cauza geometriei țiglelor, nu se poate monta un cârlig clasic pentru țigle ondulate. Domeniul tipic de utilizare este instalarea pe case unifamiliale, dar poate fi folosit și în cazul sistemelor C&I de dimensiuni mai mici, unde acoperișul este acoperit cu țigle plate. Este indicat atunci când poziția șipcilor de acoperiș și a căpriorilor permite fixarea precisă a cârligului fix — în cazul în care este necesară reglarea, cârligul reglabil T06 sau T17 reprezintă alegerea mai potrivită.

Cum funcționează?

Cârligul se fixează de căpriori cu șuruburi pentru lemn, prin placa de bază lungă și perforată — aceasta asigură distribuția sarcinii și o legătură mecanică stabilă. Corpul lung și plat al cârligului se extinde sub țiglă, iar capătul îndoit iese deasupra rândului de țigle, unde se conectează șina de montare. Datorită geometriei fixe, înălțimea nu este reglabilă, astfel încât denivelările planului acoperișului trebuie compensate la nivelul șinei. Într-un sistem, se montează de obicei 2-3 cârlige sub fiecare rând de module, în funcție de dimensiunea modulului și de sarcina vântului.

Avantaje tehnice și la nivel de sistem

Oțelul inoxidabil SUS304 oferă o soluție durabilă chiar și în mediul umed de sub acoperiș — protejează împotriva coroziunii galvanice la nivelul îmbinării dintre șina de aluminiu și cârlig. Greutatea unitară de 1,2 kg și înălțimea de 75 mm permit un ambalaj compact și o manevrabilitate ușoară (16 buc./pachet). Cârligul este compatibil cu toate șinele de montare standard (atât varianta ușoară de 3,5 m, cât și cea de 4,2 m), precum și cu clemele intermediare și cele de capăt — adică se poate asambla ca un sistem complet de montare pe acoperiș cu orice schemă de fixare a modulelor Enerack.

Diferențe

Modelul T19 este varianta fixă a cârligelor reglabile T06 și T17. Dacă nivelarea acoperișului este precisă și geometria căpriorilor și a țiglelor poate fi proiectată corespunzător, cârligul fix este mai ieftin și se montează mai rapid. Dacă suprafața acoperișului este inegală sau nu dispuneți de informații precise privind pozițiile căpriorilor, optați mai degrabă pentru un cârlig reglabil — în acest caz, posibilitatea de corecție a înălțimii își dovedește utilitatea.

Diferența dintre modelul clasic T01 (pentru țigle tradiționale) și modelul T19 pentru țigle plate constă în geometrie: corpul mai lung și mai plat al modelului T19 se potrivește sub țiglele plate, în timp ce modelul T01 se adaptează profilului țiglelor ondulate.

Este important de știut

Este un cârlig fix, deci nu permite reglarea înălțimii sau a unghiului în timpul montării — acest aspect trebuie luat în considerare ținând cont de starea acoperișului. Șuruburile pentru lemn și garniturile nu sunt incluse în setul cârligului, acestea trebuind comandate separat. Verificarea capacității de încărcare a acoperișului este responsabilitatea instalatorului și a clientului — se recomandă ca aceasta să fie validată în toate cazurile de către un inginer structural, în special în cazul structurilor de acoperiș mai vechi.
