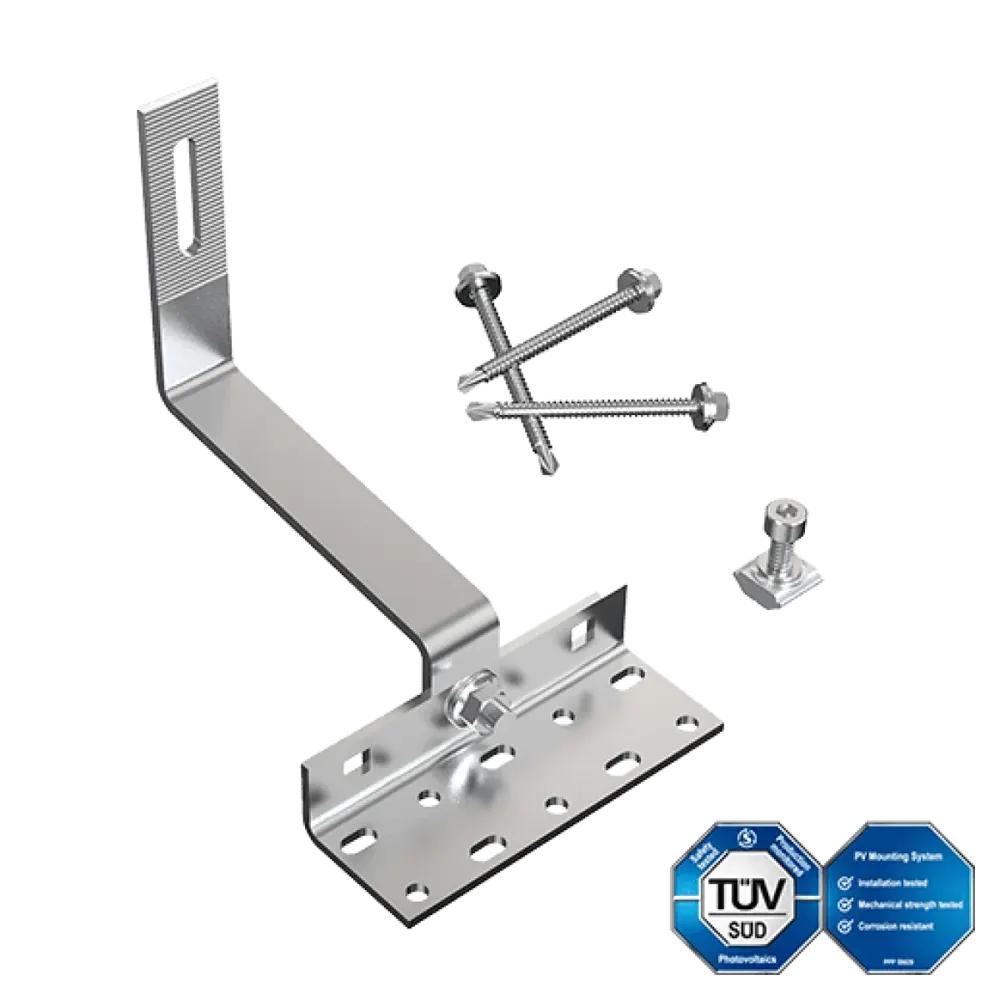

Enerack adjustable tile roof hook T08

Enerack ERK-TRH-T08 – Cârlig de acoperiș reglabil pentru acoperișuri din țiglă

ERK-TRH-T08 este un cârlig de acoperiș reglabil, conceput pentru fixarea sistemelor fotovoltaice tradiționale pe acoperișuri din țiglă. Acesta nu este un invertor sau un dispozitiv electronic, ci unul dintre elementele mecanice cheie ale structurii de susținere: acesta leagă structura acoperișului (grinzile) de șinele de montare din aluminiu care susțin modulele fotovoltaice. Face parte din gama de produse Enerack pentru acoperișuri cu țigle și este fabricat din aluminiu AL6005-T5 și oțel inoxidabil SUS304.

La ce se folosește?

Se utilizează pentru instalări pe acoperișuri cu țigle, în special în cazul sistemelor rezidențiale și al celor mici de tip C&I (comercial-industrial), unde panourile sunt montate pe țigle tradiționale în formă de coadă de castor sau ondulate. Este util în situațiile în care poziția exactă a căpriorului diferă de grila proiectată pentru panouri sau când este necesară o ajustare fină a înălțimii din cauza grosimii țiglei. Se pot lua în considerare atât acoperișurile nou construite, cât și cele renovate, cu condiția ca structura acoperișului să aibă o capacitate de încărcare adecvată.

Cum funcționează?

Fixați baza cârligului pe căpriori cu șuruburi, apoi reglați brațul în formă de L orientat în sus astfel încât, atunci când iese de sub țiglă, să nu apese pe acoperiș. Datorită designului reglabil, înălțimea cârligului poate fi modificată în intervalul 178–188 mm, astfel încât se adaptează perfect la diferite profiluri de țiglă, fără a fi necesară demontarea țiglei sau tăierea acesteia. Pe partea superioară a cârligului se montează șina de montare din aluminiu, la care panourile sunt fixate cu ajutorul clemelor de capăt și a celor intermediare – astfel, cârligul transferă întreaga sarcină mecanică (greutatea panoului + sarcina de vânt și zăpadă) către structura acoperișului.

Avantaje tehnice și la nivel de sistem

Partea portantă este fabricată din aliaj de aluminiu AL6005-T5, iar elementele înșurubate din oțel inoxidabil SUS304 – această combinație este rezistentă la coroziune pe termen lung și stabilă din punct de vedere al dilatației termice și al coroziunii galvanice. Este compatibil cu sistemul de șine de montare Enerack (șine montabile lateral de 3,5 m și 4,2 m), precum și cu clemele de fixare intermediare și de capăt, oferind astfel instalatorului un lanț de fixare omogen, provenind dintr-o singură producție. O cutie conține 32 de bucăți, ceea ce acoperă necesarul complet de cârlige pentru un sistem rezidențial mediu (aproximativ 16 panouri).

Diferențe față de modelele T01 și T06

Cârligul fix T01: este mai ieftin, dar nu este reglabil pe înălțime, de aceea este o alegere bună doar dacă profilul țiglei și poziția căpriorului se potrivesc perfect. Modelul T06 este, de asemenea, reglabil, dar are o placă de bază cu o geometrie diferită, fiind destinat în general profilurilor de țiglă mai subțiri. Modelul T08 este alegerea logică în cazul în care trebuie să se adapteze la țigle mai groase, cu profil mai înalt, sau în cazul în care executantul nu dorește să riște să fie nevoit să facă modificări ulterioare din cauza unui cârlig fix.

Este important de știut

Cârligul în sine nu reprezintă o soluție completă de fixare – fără șină de montare, cleme de fixare și șuruburi de acoperiș adecvate, acesta nu este funcțional. Capacitatea de încărcare a acoperișului trebuie verificată în toate cazurile de către un inginer structural local sau un arhitect; sarcina punctuală transmisă de cârlig trebuie suportată de căprior. În cazul înlocuirii țiglelor sau al unor țigle sparte, repoziționarea cu grijă a acoperișului în jurul cârligului este esențială pentru asigurarea etanșeității.
