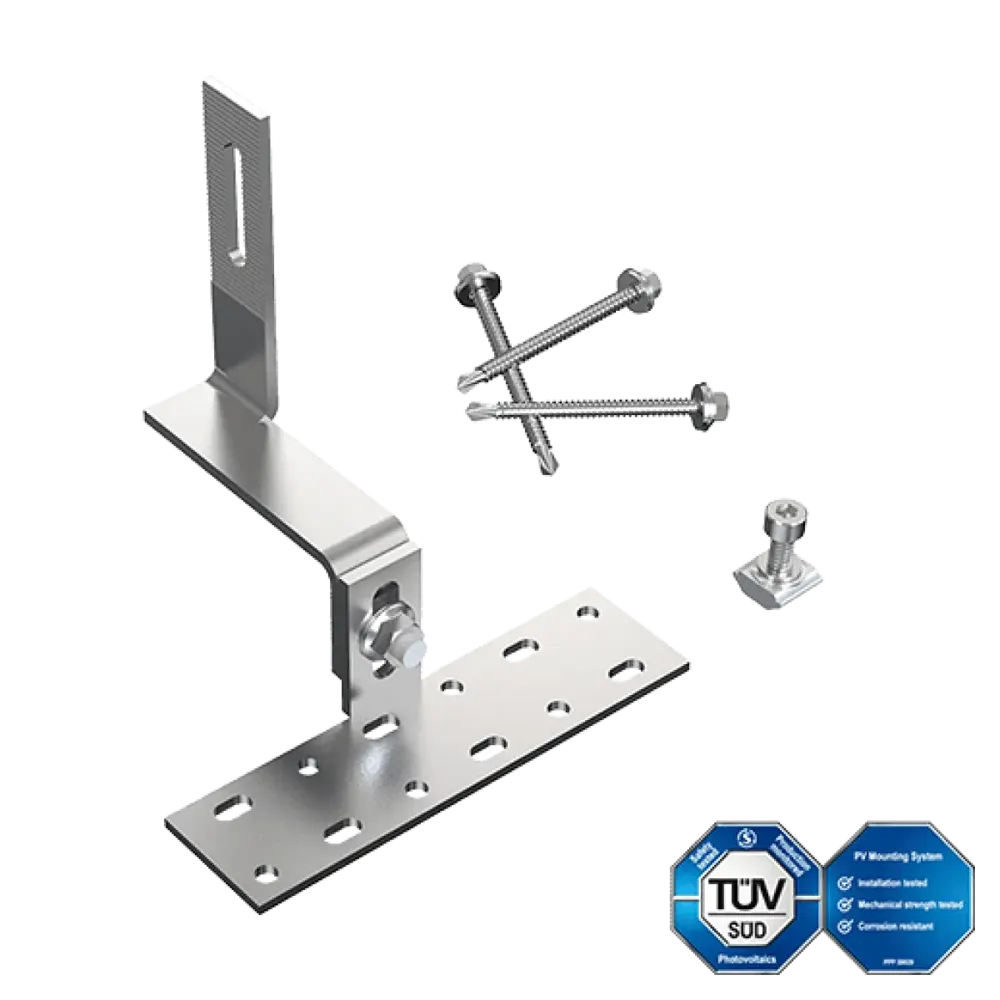

Enerack adjustable tile roof hook T07 - side mounted

Cârlig de acoperiș reglabil Enerack T07 – montabil lateral

Enerack ERK-TRH-T07 este un cârlig de acoperiș reglabil, montabil lateral, destinat sistemelor fotovoltaice cu acoperiș din țiglă. Nu este un invertor și nici o componentă electronică, ci un element de bază al structurii de susținere: acesta leagă sistemul fotovoltaic de structura acoperișului (căpriori sau șipci). Cârligul este fabricat din aluminiu AL6005-T5 și oțel inoxidabil SUS304, fiind ambalat în cutii de câte 40 de bucăți.

Pentru ce se utilizează?

Pentru sisteme fotovoltaice montate pe acoperișuri cu țiglă tradițională, țiglă plată și țiglă de ardezie. Se utilizează în mod obișnuit la instalații rezidențiale și la proiecte C&I de mici dimensiuni, unde este necesar să se creeze un punct de fixare stabil sub șina de montare, fără a deteriora acoperișul. Modelul T07 se situează în segmentul superior al categoriei de produse reglabile: este alegerea potrivită atunci când poziția căpriorilor sau înălțimea șindrilelor nu este ideală și este necesară poziționarea precisă a bazei cârligului.

Cum funcționează?

Baza cârligului se fixează cu șuruburi la căpriori sau la șipcile de acoperiș, iar tija verticală se introduce în valea țiglei, astfel încât să nu apese pe țiglă. Esența părții „reglabile” constă în faptul că atât înălțimea dintre talpă și tijă (aprox. 48,5–84,5 mm), cât și poziția orizontală (124,5–160,5 mm) pot fi ajustate cu precizie – astfel, nu este necesar să se determine cu precizie milimetrică axul căpriorii, iar tija iese exact în punctul potrivit de sub țiglă. Datorită designului care permite montarea laterală, șina de montare nu trebuie ridicată pe vârful cârligului, ci se fixează prin glisare laterală, ceea ce accelerează semnificativ instalarea pe acoperiș.

Avantaje tehnice și la nivel de sistem

În ceea ce privește materialele utilizate, se urmează soluția compozită: baza și tija sunt din aluminiu anodizat AL6005-T5, iar elementele de fixare din oțel inoxidabil SUS304 – această combinație este compatibilă cu șinele de montare Enerack (3,5 m, 4,2 m ușor) și cu clemele intermediare/de capăt, integrându-se astfel fără probleme în întregul sistem Enerack pentru acoperișuri din țiglă. Datorită domeniului larg de reglare, un singur cod de produs (SKU) poate acoperi un portofoliu mai mare de proiecte, ceea ce reprezintă un avantaj și din punct de vedere al stocării. Cu acesta se pot realiza atât orientarea orizontală, cât și cea verticală a modulelor, iar sistemul dispune de certificări CE și TÜV, cu o garanție de 10 ani din partea producătorului pentru întreaga serie Enerack.

Diferențe

În gama Enerack pentru acoperișuri din țiglă există trei tipuri principale de cârlige:

Cârligul fix T01 este cel mai ieftin, dar nu oferă posibilitatea de reglare – este potrivit acolo unde distanța dintre căpriori este previzibilă, iar șipcile de acoperiș sunt regulate. T06 este un model reglabil din categoria medie: este reglabil, dar cu o marjă de mișcare mai redusă și o mecanică mai simplă. Modelul T07 oferă o gamă mai largă de reglaje și se montează lateral, fiind astfel alegerea fiabilă pentru acoperișurile vechi, cu șipci inegale sau cu căpriori greu accesibile.

Important de știut

Modelul T07 este conceput pentru acoperișuri din țiglă – nu este soluția potrivită pentru acoperișuri din tablă, tablă ondulată sau acoperișuri plate (pentru acestea se utilizează cârlige pentru tablă ondulată, profilul în L sau sistemul Flat10). Conformitatea statică și capacitatea de încărcare a căpriorilor trebuie verificate în fiecare caz de către un inginer structural local; noi furnizăm datele privind capacitatea de încărcare a cârligului, dar nu putem garanta adecvarea structurii acoperișului. La trecerea sub țiglă, trebuie să vă asigurați că tija nu intră în contact cu țigla – acest lucru poate provoca spargerea acesteia.
