Enerack adjustable tile roof hook T06 - side mounted

Cârlig de acoperiș reglabil Enerack T06 – montabil lateral

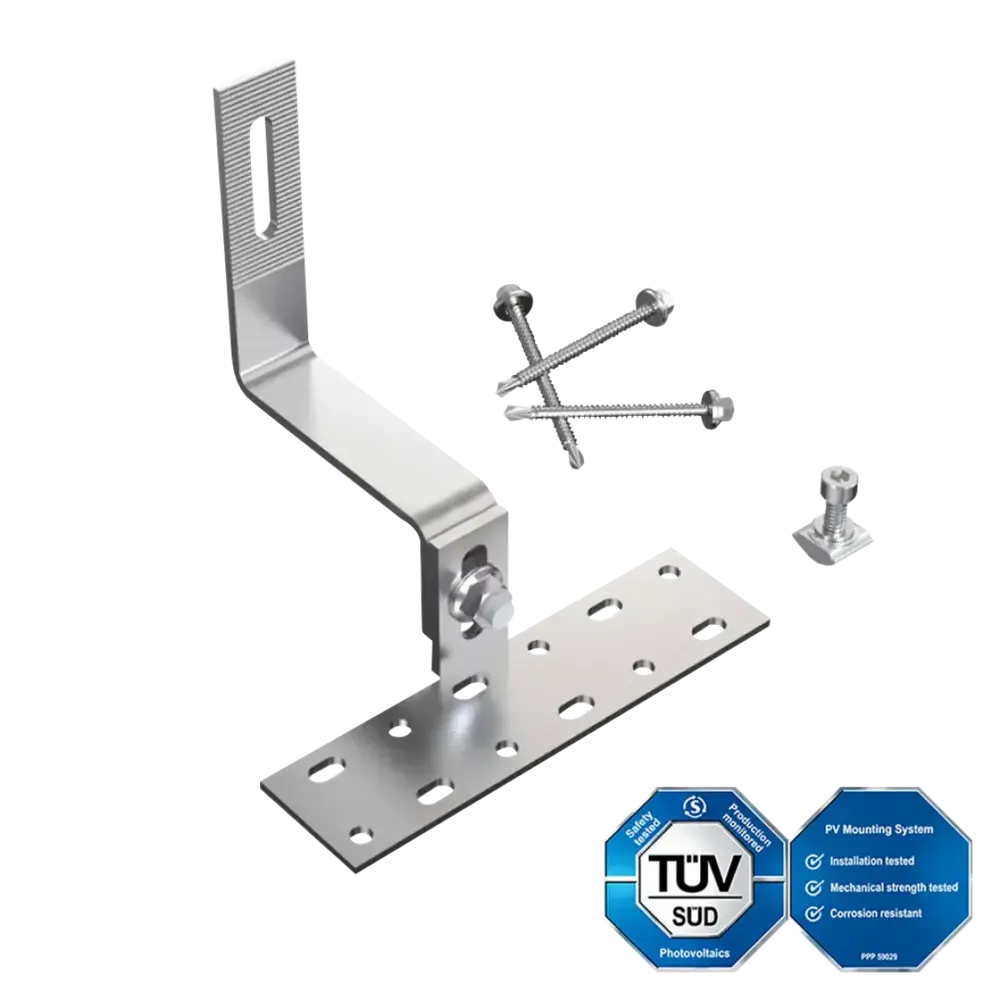

Enerack ERK-TRH-T06 este un cârlig de acoperiș reglabil, montabil lateral, destinat sistemelor fotovoltaice pentru acoperișuri din țiglă. Este un element de fixare al structurii de susținere, care asigură legătura între structura acoperișului (căpriori sau șipci) și șina de montare situată sub panoul solar. Este fabricat din aluminiu AL6005-T5 și oțel inoxidabil SUS304 și este disponibil în pachete de câte 40 de bucăți.

La ce se folosește?

Este conceput pentru instalări pe acoperișuri tradiționale cu țigle, atât pentru sisteme fotovoltaice rezidențiale, cât și pentru cele comerciale de mici dimensiuni (C&I). De obicei, este utilizat în situațiile în care fixarea pe căpriori trebuie realizată lateral sau în cazul în care, din cauza denivelărilor structurii acoperișului, este necesar un cârlig reglabil pe înălțime. Este o alegere potrivită și în cazul înlocuirii țiglelor, precum și în cazul țiglelor cu ondulații mai pronunțate, deoarece tija verticală reglabilă se poate adapta perfect la profilul țiglei, fără a fi necesară tăierea sau spargerea acesteia.

Cum funcționează?

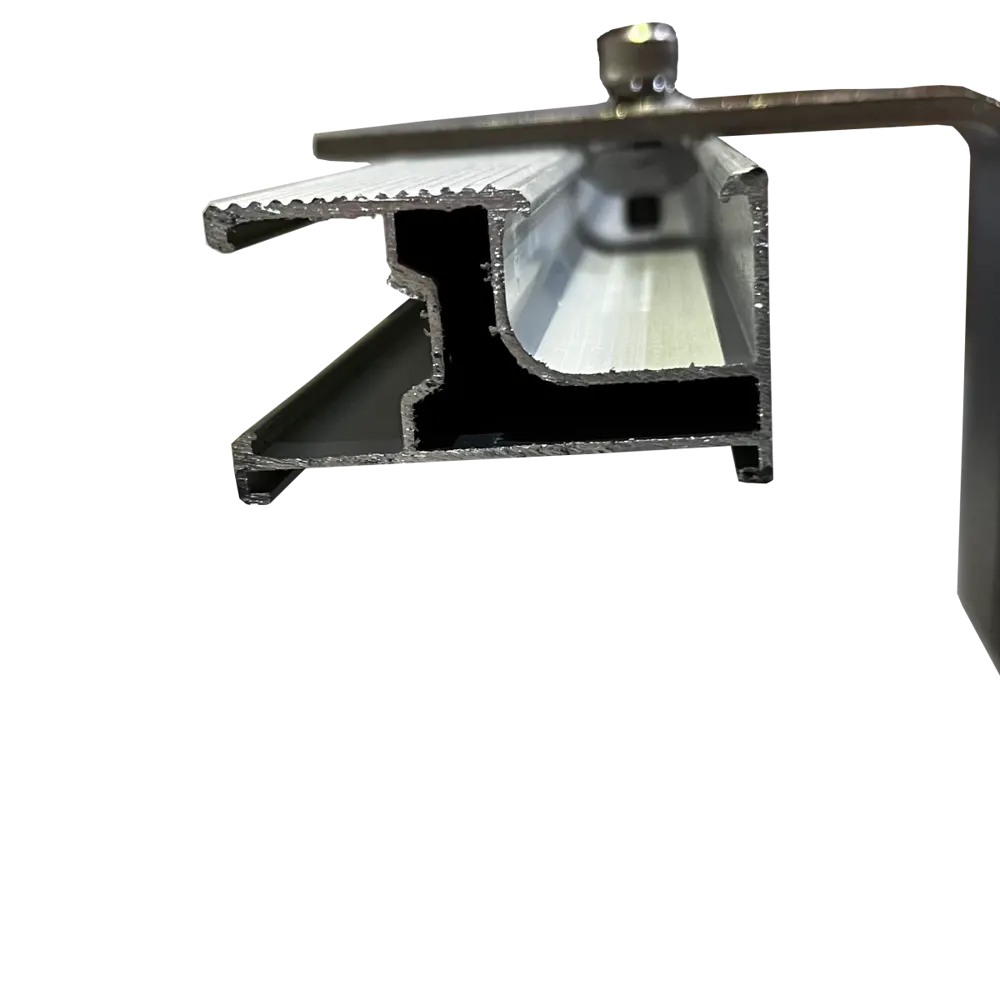

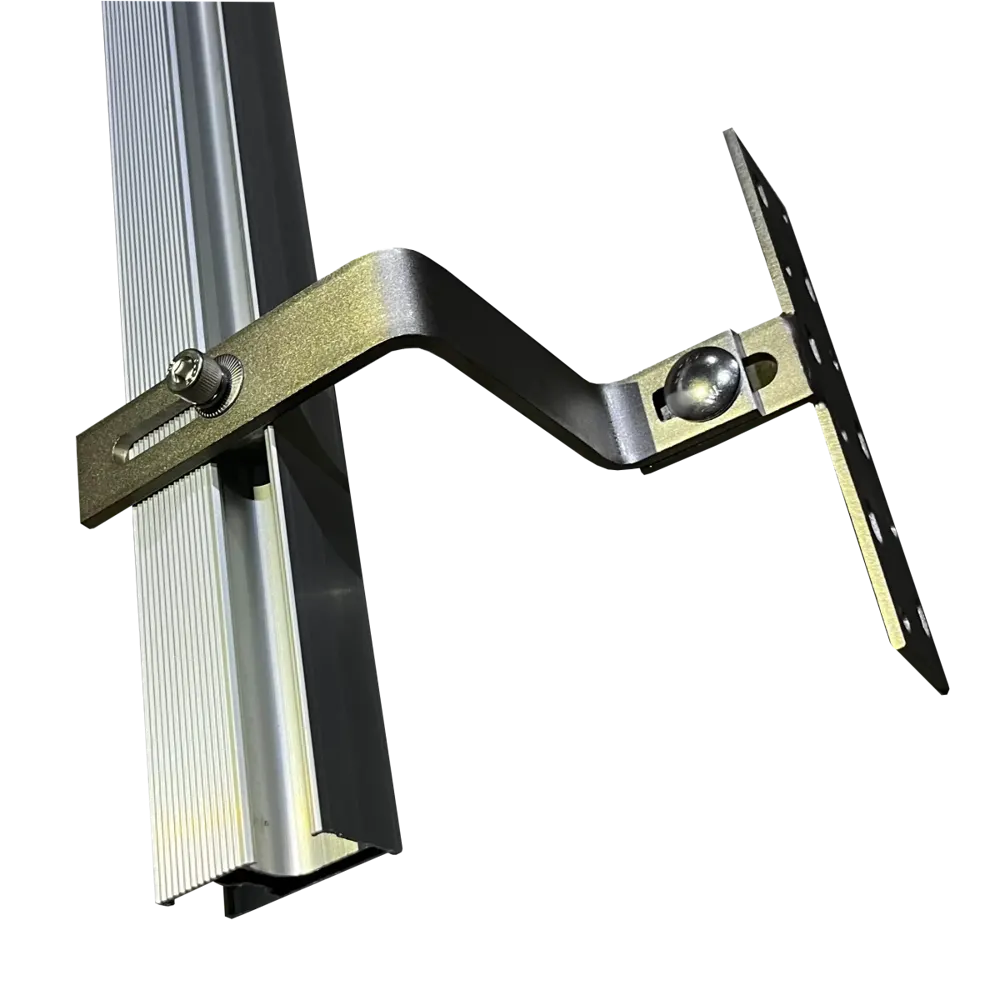

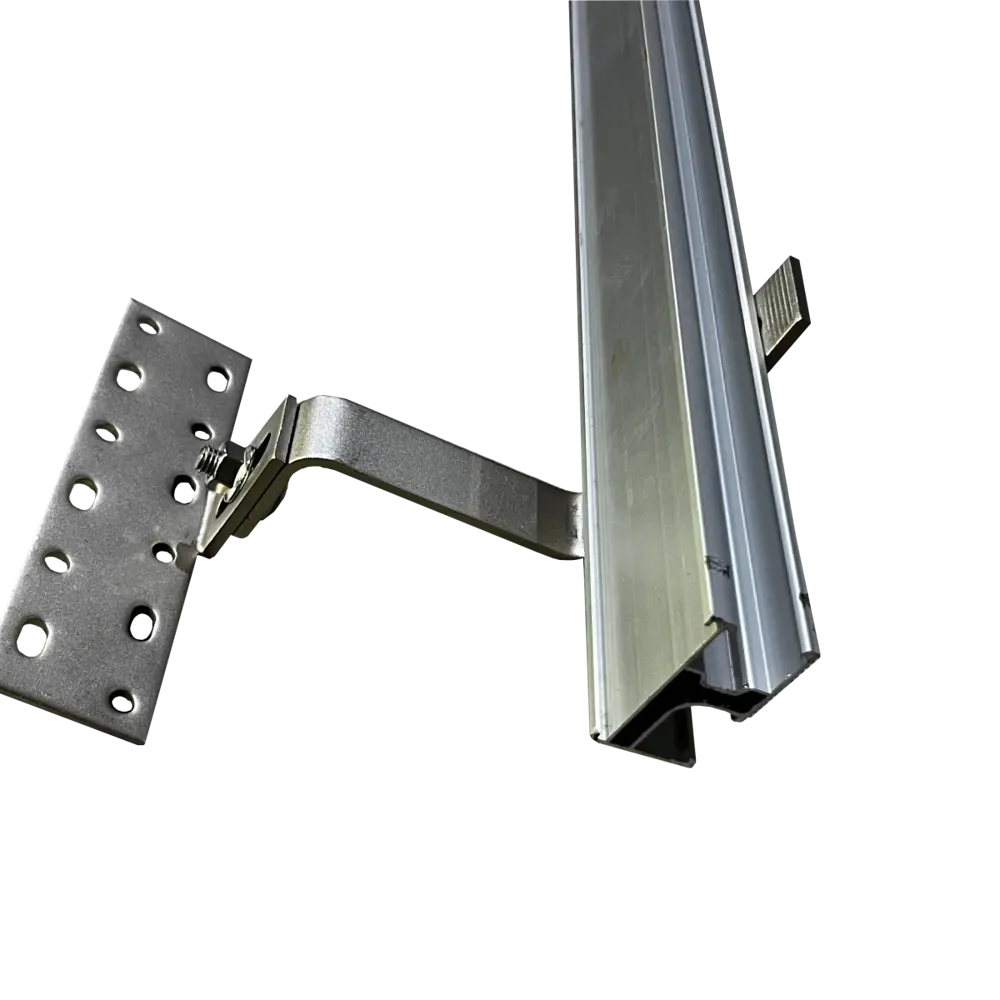

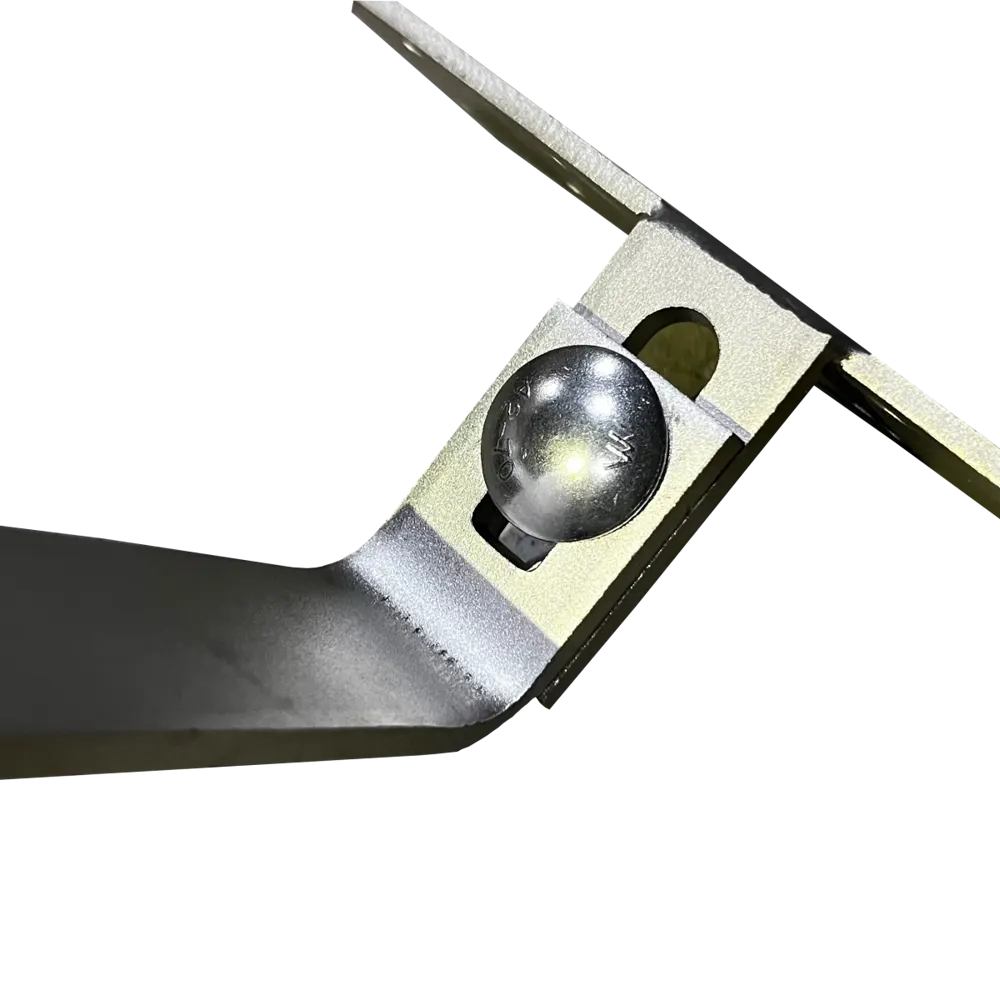

Placa de bază lungă și perforată a cârligului se fixează cu șuruburi pe căpriori sau pe șipci din lateral, iar tija verticală reglabilă se ghidează deasupra țiglei. Înălțimea poate fi reglată liber între 48,5 și 84,5 mm, astfel încât cârligul să se adapteze perfect la ondulația țiglei, fără ca aceasta să fie tensionată. În vârful tijei se montează șina de montare, care susține deja modulele fotovoltaice prin intermediul clemelor intermediare și de capăt – astfel, cârligul transferă întreaga sarcină (greutatea proprie a modulului + sarcina de vânt și zăpadă) către structura acoperișului.

Avantaje tehnice și la nivel de sistem

Combinația dintre aluminiul AL6005-T5 și oțelul inoxidabil SUS304 asigură o durată lungă de viață, rezistență la coroziune și compatibilitate cu întreaga gamă Enerack pentru acoperișuri din țiglă: cu șinele de montare de 3,5 m și 4,2 m, cu clemele intermediare și de capăt, precum și cu adaptorul cu clemă pentru șină. Datorită înălțimii reglabile, nu este necesar să se stocheze tipuri separate de cârlige pentru diferite forme de țiglă, ceea ce simplifică achiziția și reduce costurile de stocare. Designul cu montare laterală este avantajos atunci când cârligul nu trebuie fixat pe vârful căpriorului, ci pe partea laterală a acestuia – acest lucru facilitează adesea poziționarea șinei și a panoului.

Diferențe

Gama Enerack pentru acoperișuri cu țigle include trei tipuri principale de cârlige: cârligul fix T01, soluția clasică pentru țigle cu ondulație constantă, cârligul reglabil T06 (acest produs), care trebuie ales acolo unde este necesară reglarea înălțimii, și cârligul reglabil T17, cu o geometrie diferită, caracterizat de obicei printr-un interval de reglare mai mare. Dacă acoperișul este standard și țiglele sunt omogene, modelul T01 reprezintă o soluție mai ieftină; în schimb, dacă este necesară o marjă de reglare (acoperiș mai vechi, țigle mixte, ondulație mai înaltă), modelul T06 este alegerea practică.

Este important de știut

Modelul T06 este conceput pentru acoperișuri cu țigle – pentru acoperișuri din tablă, cu șindrilă sau plate, trebuie aleasă o altă soluție de fixare (șuruburi cu cap în formă de V, profil L, cârlig de fixare, sistemul Flat10). Verificarea capacității de încărcare a acoperișului este responsabilitatea clientului: Enerack furnizează datele privind sarcina elementelor de fixare, dar adecvarea structurii acoperișului trebuie verificată de un inginer statician sau de un inginer arhitect local. Pachetul conține 40 de bucăți, astfel încât, la proiectarea unor proiecte mai mari, este recomandat să se calculeze cantitatea corespunzătoare.
