Enerack S01 shingle roof hook

Cârlig pentru acoperiș cu șindrilă Enerack ERK-TRH-S01

ERK-TRH-S01 este un cârlig de acoperiș cu design fix, fabricat din oțel inoxidabil SUS304, oferit de Enerack pentru fixarea de bază a sistemelor fotovoltaice pe acoperișuri cu șindrilă. Componenta asigură legătura între structura de susținere și structura acoperișului: acesta este elementul care se fixează de șipci sau de căpriori și pe care se așează șina de montare. Nu este o structură de susținere în sine, ci unul dintre elementele cheie de fixare ale acesteia – trebuie tratat ca un accesoriu, nu ca un invertor sau un produs electric.

Pentru ce se utilizează?

Este recomandat pentru instalații pe acoperișuri înalte acoperite cu șindrilă bituminoasă, unde cârligul poate fi înșurubat în șipcile de sub șindrilă. Domeniul tipic de utilizare îl reprezintă instalațiile pe case unifamiliale, precum și clădirile cu acoperișuri din șindrilă din cadrul proiectelor C&I de dimensiuni reduse. Este alegerea potrivită dacă structura acoperișului și geometria câmpului de panouri permit fixarea într-o poziție fixă – adică nu este necesară reglarea înălțimii între cârlig și șină.

Cum funcționează?

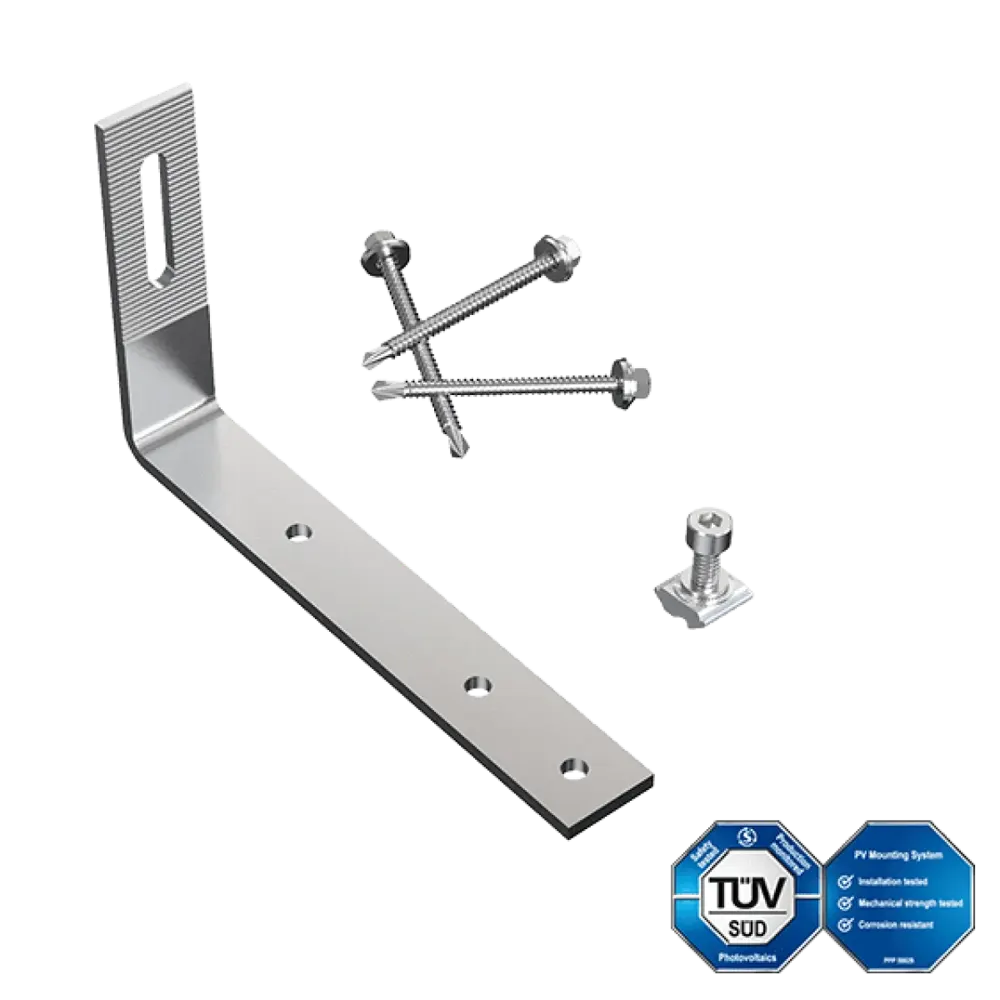

Cârligul are o formă în L: placa de bază mai lungă (200 mm) se fixează cu șuruburi prin trei găuri în șipci sau în căpriori, iar brațul orientat în sus (înălțime 120 mm, grosime 5 mm) iese prin stratul de șindrilă. Prin orificiul longitudinal (47 mm) situat în partea superioară a brațului se conectează șina de montare cu șurubul M10 și piulița glisantă, furnizate împreună cu sistemul. În cadrul sistemului, acest cârlig transferă sarcina panourilor – greutate, vânt, zăpadă – către structura acoperișului, de aceea poziționarea sa și etanșarea corespunzătoare a trecerii influențează în mod direct stabilitatea întregii instalații și etanșeitatea acoperișului.

Avantaje tehnice și la nivel de sistem

Oțelul inoxidabil SUS304 asigură o durată lungă de viață chiar și în mediul de sub șindrile, uneori umed, și este compatibil cu șinele de montare și elementele de fixare din aluminiu Mountkit – nu există probleme galvanice la asamblarea la nivel de sistem. Grosimea brațului de 5 mm și secțiunea transversală în formă de L suportă în siguranță sarcinile standard de vânt și zăpadă din țară. Ambalajul de 60 de bucăți se potrivește perfect cu necesarul de materiale pentru proiectele rezidențiale tipice de 8–15 kW, astfel încât nu rămân stocuri inutile.

Diferențe

Pentru acoperișurile cu șindrilă, pe piață există mai multe filosofii de fixare: șurubul + adaptorul se înșurubează direct în căpriori și închide orificiul cu un disc de etanșare – această metodă este mai rapidă, dar implică o responsabilitate mai mare în ceea ce privește izolarea punctului de trecere. Sistemul de fixare în formă de L pentru acoperișuri cu șindrilă este mai mic, se fixează cu șuruburi pe șipci și este mai potrivit pentru sisteme mai ușoare. În schimb, modelul ERK-TRH-S01 are o suprafață de contact mai mare și un braț mai înalt, ceea ce asigură o poziție mai stabilă a șinei și o capacitate de încărcare mai mare; în schimb, instalarea sa necesită mai multe găuri și o etanșare mai atentă.

Este important de știut

Acesta este un cârlig fix, înălțimea și unghiul brațului său nefiind reglabile – dacă acoperișul este neregulat sau este necesară o compensare din cauza grosimii stratului de șindrilă, alege o soluție reglabilă. În cazul acoperișurilor cu șindrilă, etanșarea trecerii din jurul cârligului este esențială: fără un material de etanșare adecvat (de ex., garnitură EPDM sau material de etanșare pentru acoperiș) și fără repoziționarea corespunzătoare a șindrilelor, există riscul de infiltrații. Înainte de montare, verifică întotdeauna starea șipcilor și a căpriorilor – cârligul funcționează fiabil numai dacă este înșurubat într-o structură de lemn stabilă.
