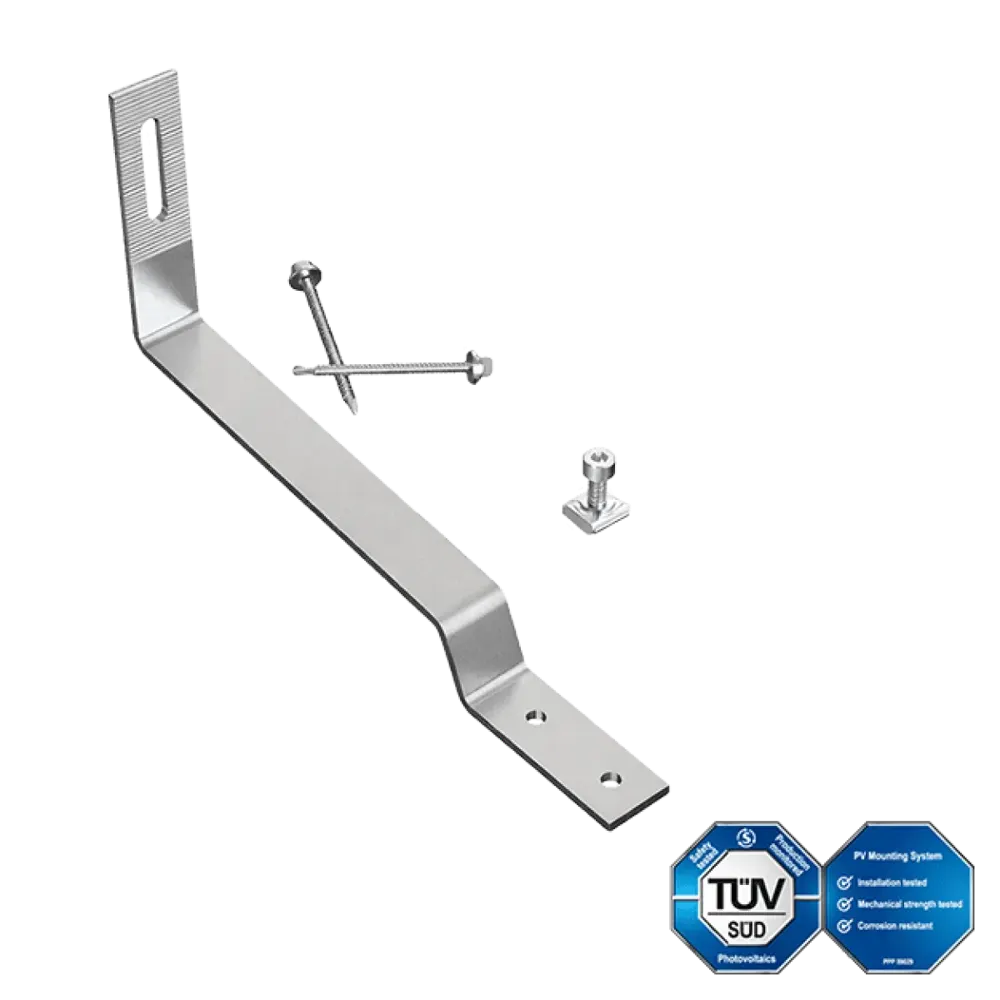

Enerack beaver tail roof hook - side mounted

Cârlig de acoperiș Enerack cu cap de castor pentru șină – montabil lateral

Cârlig de acoperiș cu design fix, fabricat din oțel inoxidabil (SUS304), pentru acoperișuri cu țiglă tip „coadă de castor” și țiglă tradițională. Element de fixare pentru structura de susținere a sistemelor fotovoltaice – asigură legătura mecanică între structura acoperișului (căpriori sau șipci) și șina de montare. Acesta nu este un invertor, un acumulator sau o unitate de control, ci un element de fixare care constituie baza mecanică a sistemului fotovoltaic montat pe acoperiș.

La ce se folosește?

Pentru fixarea sistemelor fotovoltaice montate pe acoperișuri înclinate acoperite cu țigle tip „coadă de castor” sau cu țigle tradiționale din lut și beton. Domeniul tipic de aplicare îl reprezintă instalațiile pe acoperișurile caselor unifamiliale (rezidențiale) și ale clădirilor comerciale de mici dimensiuni (C&I), unde este necesară crearea unui punct de susținere sigur sub acoperișul existent din țigle. Cârligul se conectează la șina de susținere printr-o îmbinare laterală, astfel încât poate fi utilizat în orice proiect în care sistemul este construit cu șina de montare din aluminiu Enerack.

Cum funcționează?

Cârligul se fixează cu șuruburi de grinda de acoperiș sau de căpriori, iar brațul vertical se introduce sub țiglă, astfel încât să nu întindă sau să ridice țigla. Șina de montare se fixează la capătul superior al cârligului, prevăzut cu o gaură alungită – datorită acestei găuri, poziția șinei poate fi reglată fin pe înălțime, ceea ce compensează și denivelările planului acoperișului. Conectarea cu montare laterală reprezintă diferența esențială: șina nu trebuie așezată de sus, ci fixată prin glisare laterală, astfel încât șina poate fi introdusă ulterior lângă rândul de cârlige deja montat, ceea ce permite o aliniere mai rapidă.

Avantaje tehnice și la nivel de sistem

Oțelul inoxidabil de calitate SUS304 rezistă pe termen lung la condensul din pod și la coroziune, astfel încât durabilitatea cârligului este comparabilă cu durata de viață preconizată a acoperișului. Dimensiunile sale (placă de bază de 286 mm, înălțime de 167 mm) se potrivesc cu profilurile de țiglă clasice și cu cele în formă de coadă de castor – țigla poate fi repusă fără a fi necesară tăierea sau spargerea acesteia. Funcționează în deplină compatibilitate cu șinele de montare, clemele centrale și de capăt, precum și cu elementele de împământare ale sistemului Enerack, astfel încât poți proiecta o listă de materiale (BOM) uniformă în cadrul unui singur proiect.

Diferențe

Spre deosebire de cârligul de acoperiș reglabil (de ex. T06, T17), varianta fixă nu are articulație, fiind astfel mai rigidă din punct de vedere mecanic și mai ieftină; cu toate acestea, denivelările suprafeței acoperișului vor fi compensate doar de partea superioară cu orificiu longitudinal – în cazul unor diferențe semnificative de nivel, varianta reglabilă este alegerea mai potrivită. Spre deosebire de cârligul fix pentru țigle plate, acest tip este conceput pentru profilul de țiglă tradițional și cu coadă de castor mai înaltă, astfel încât nu poate fi înlocuit cu acesta. Față de cârligele montabile de sus, introducerea laterală accelerează montarea șinelor, în special în cazul câmpurilor mai mari.

Important de știut

Este recomandat numai pentru acoperișuri cu țigle cu profil „coadă de castor” sau compatibile cu acesta – pentru țigle plate, ardezie sau acoperișuri din tablă există o gamă separată de produse. Punctul de fixare trebuie întotdeauna aliniat cu căpriori portante sau cu șipci consolidate; țigla în sine nu este niciodată solicitată de cârlig. Conformitatea statică (sarcina de vânt și zăpadă, valoarea de smulgere) trebuie verificată în fiecare caz în parte, în funcție de condițiile de la fața locului și de structura acoperișului.
