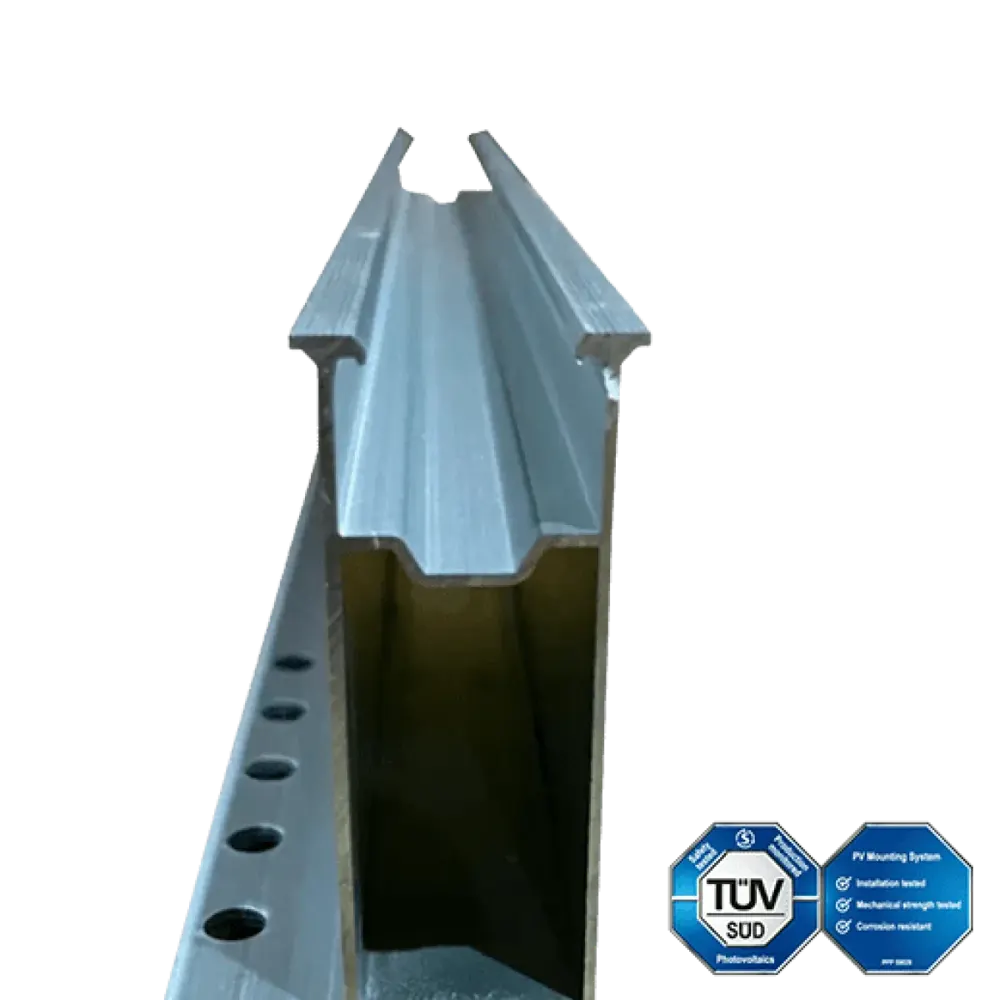

Enerack mini rail R70 70mm, with bolt

Enerack Minisín R70 70 mm, cu șurub

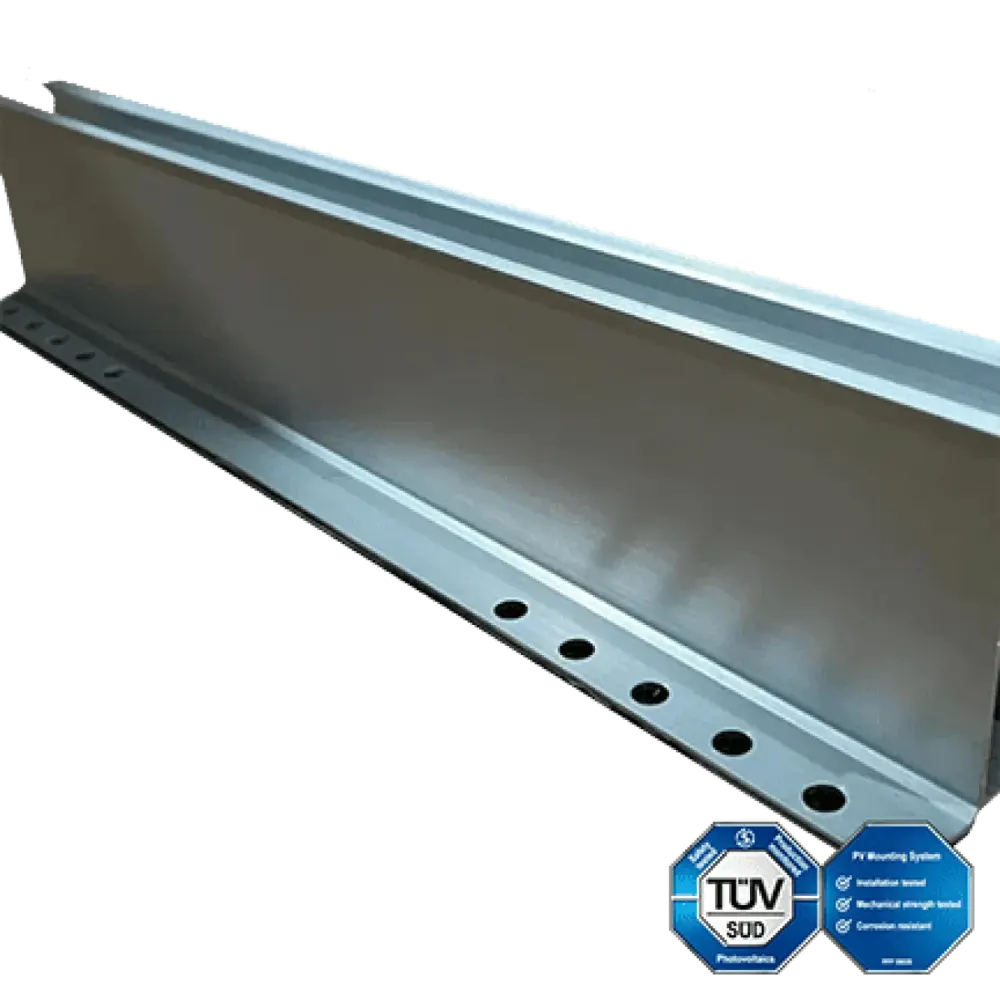

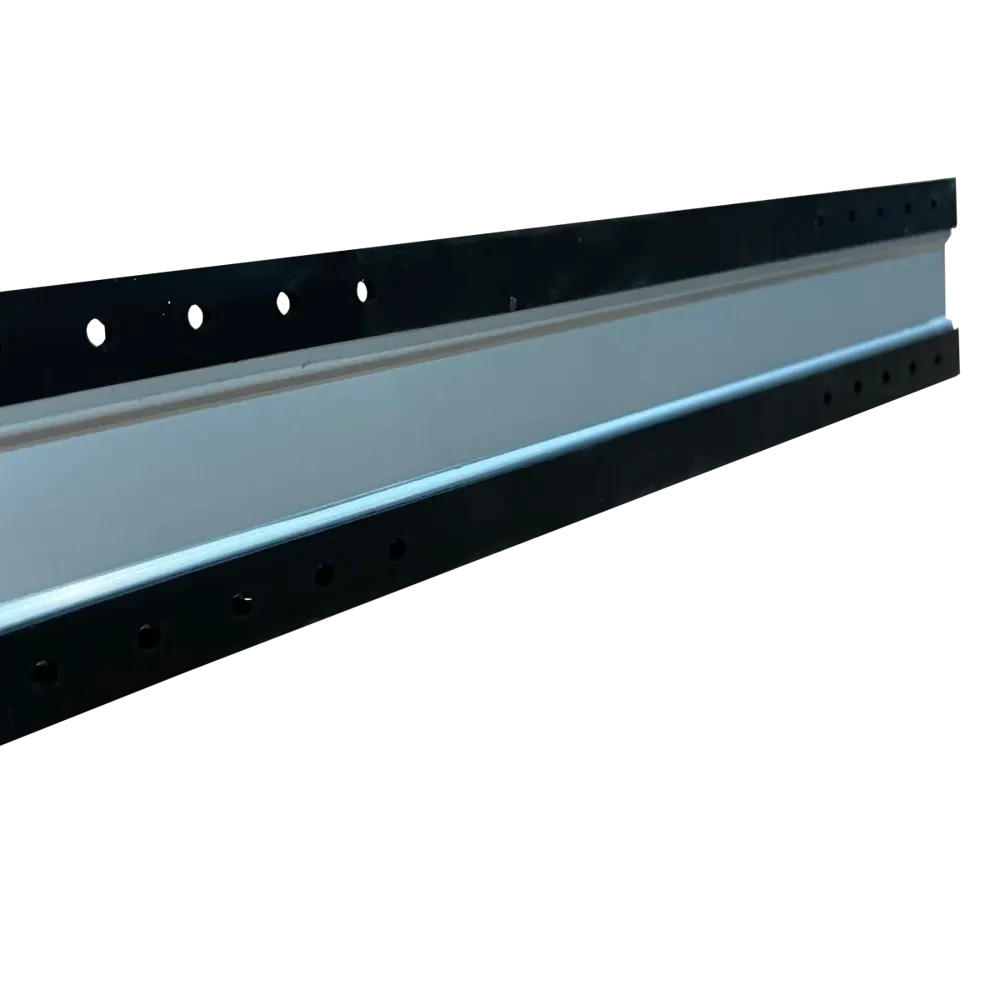

Enerack minisín R70 este o mini-șină din aluminiu cu o înălțime de 70 mm, concepută pentru sistemele fotovoltaice instalate pe acoperișuri cu tablă trapezoidală și tablă ondulată. Nu este o șină de montare tradițională — fixată direct pe tabla acoperișului, aceasta înlocuiește combinația cârlig de acoperiș + șină, simplificând astfel întreaga structură de fixare. Setul livrat împreună cu șuruburile poate fi integrat imediat în sistem.

La ce se folosește?

Mini-șina R70 poate fi utilizată în principal pentru sistemele fotovoltaice instalate pe acoperișuri cu tablă trapezoidală — atât în cazul instalațiilor rezidențiale, cât și pe acoperișurile halelor industriale și comerciale (C&I) și pe clădirile agricole. Este ideal în cazul în care modulele trebuie fixate pe latura scurtă a panourilor, perpendicular pe nervurile ondulate ale tablei de acoperiș. Domeniile clasice de utilizare: hale, depozite, grajduri, acoperișuri din tablă ale clădirilor industriale, unde este necesară o instalare rapidă pe suprafețe mari.

Cum funcționează?

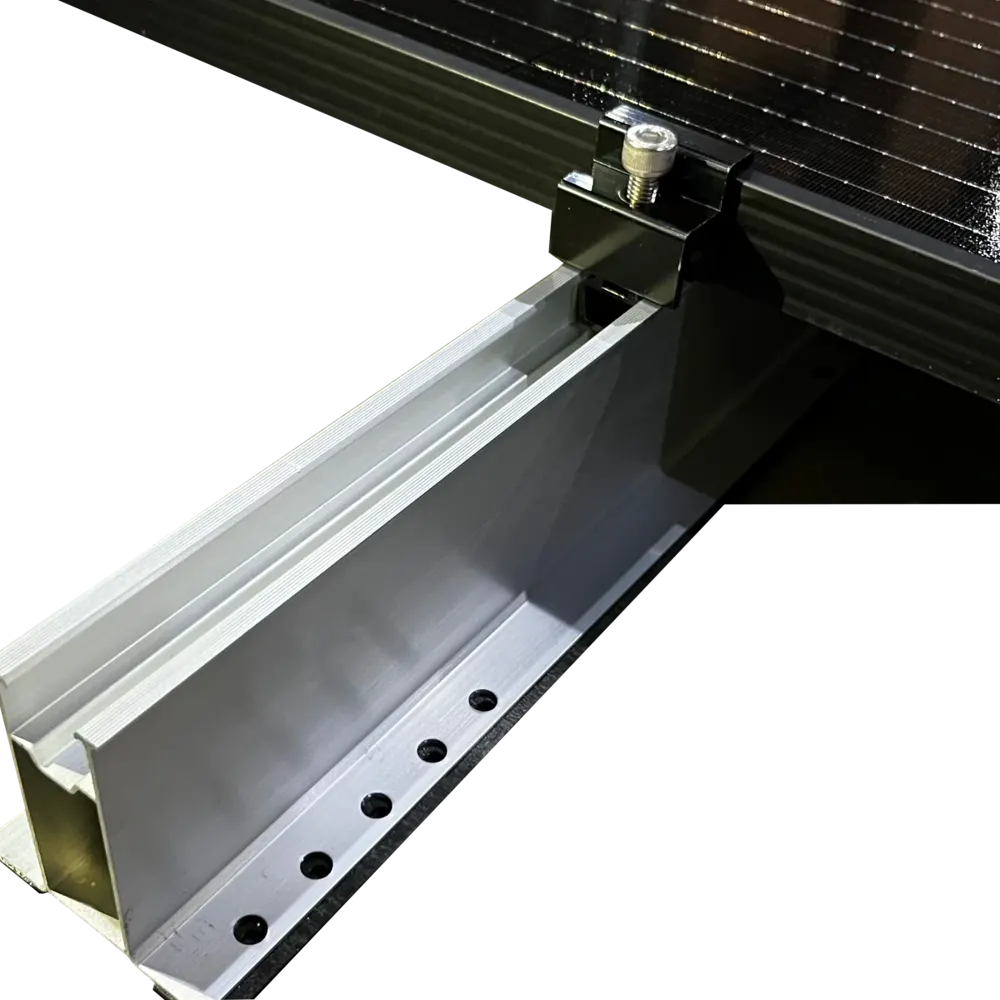

Mini-șina se așează direct pe nervura sau pe suprafața superioară a tablei trapezoidale și se fixează de structura acoperișului cu șuruburile furnizate. În profilul de la vârful șinei se fixează clemele intermediare și de capăt, care susțin modulele fotovoltaice. Înălțimea de 70 mm asigură o ventilație suficientă sub module și compensează ușoarele denivelări ale acoperișului din tablă. Deoarece nu există o șină de montare separată între cârlig și modul, sarcina este transferată către structura acoperișului pe o distanță mai scurtă, ceea ce duce la o fixare mai stabilă.

Avantaje tehnice și la nivel de sistem

Minisina este compatibilă cu toate clemele intermediare și de capăt standard ale sistemului de fixare Mountkit/Enerack, precum și cu modulele fotovoltaice cu grosimea de 30–40 mm. Finisajul din aluminiu anodizat AL 6005-T5 asigură o durată lungă de viață și nu se corodează la contactul cu acoperișul. La nivel de sistem, avantajul mini-șinei constă în numărul redus de componente: nu este nevoie de șine lungi de montare, sunt mai puține piese, costurile logistice sunt mai mici, iar instalarea este mai rapidă — în special în cazul proiectelor cu suprafețe mari și dispunere repetitivă a modulelor.

Diferențe

În comparație cu varianta de 385 mm a mini-șinei înalte R70, această versiune de 70 mm este mai scurtă, permițând astfel fixarea punctuală la fiecare punct de fixare a modulului — varianta mai lungă, de 385 mm, oferă o distribuție mai bună a forței și o stabilitate mai mare, dar necesită mai mult material și o poziționare mai precisă. Șina de montare clasică (3,5 m sau 4,2 m) este o soluție continuă, care oferă mai multă flexibilitate în cazul unui număr mai mare de module și al dimensiunilor variabile ale panourilor, dar implică costuri mai ridicate atât pentru materiale, cât și pentru manoperă. Dacă lucrați cu o dispunere repetitivă a modulelor pe tablă trapezoidală, mini-șina de 70 mm este cea mai rapidă și mai ieftină soluție.

Este important de știut

Minisina trebuie instalată numai pe un acoperiș din tablă trapezoidală cu o capacitate de încărcare adecvată și în stare bună — verificarea capacității de încărcare a acoperișului este responsabilitatea clientului. Pentru acoperișurile cu tablă ondulată, soluția cu cârlige de fixare este, de obicei, mai potrivită, deoarece nu este necesară găurirea. Pentru fixarea cu șuruburi, utilizează o garnitură EPDM adecvată pentru a asigura etanșeitatea.
