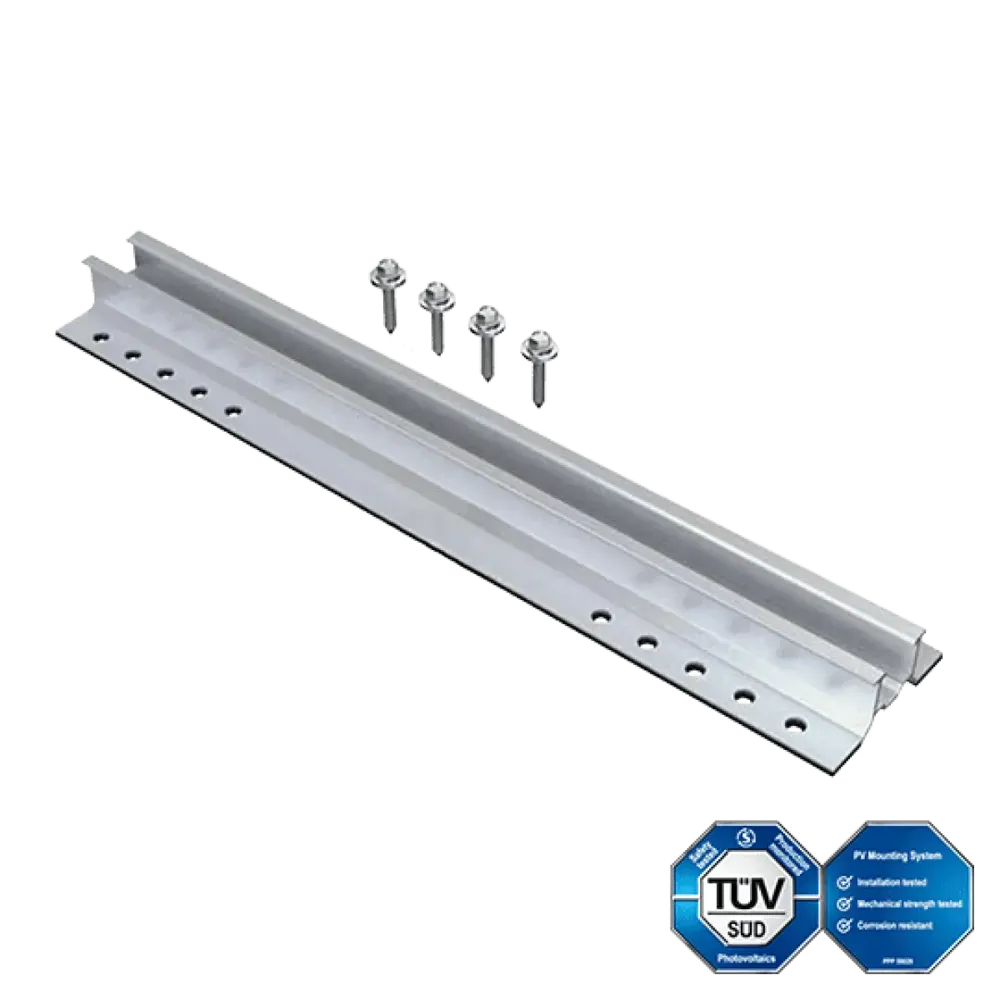

Enerack mini rail D10 26mm

Mini-șină Enerack D10 26 mm

Enerack ERK-TRB-D10 este o mini-șină cu profil redus, concepută pentru sisteme fotovoltaice montate pe acoperișuri cu tablă trapezoidală și șindrilă. Nu este o structură de susținere autonomă, ci un element de fixare: este destinat instalărilor în care se înlocuiesc șinele de montare tradiționale, în cazul în care, din cauza numărului redus de module sau a configurației simple a sistemului, nu este necesară o șină lungă, continuă. Face parte din portofoliul de structuri de susținere Enerack și este fabricat din aluminiu AL6005-T5 cu elemente de fixare din oțel inoxidabil SUS304.

La ce se folosește?

Mini-șina este concepută în principal pentru instalații de dimensiuni mici și medii pe acoperișuri din tablă (trapezoidale) și din șindrilă — pentru sisteme rezidențiale, proiecte C&I de mici dimensiuni, precum și pentru cazurile în care panourile sunt amplasate pe acoperiș în mod dispersat sau în grupuri mici. Merită să o alegeți dacă nu doriți să montați pe acoperiș șine de montare de 3,5 sau 4,2 metri sau dacă structura acoperișului sau dispunerea panourilor nu justifică acest lucru. Lungimea de 385 mm asigură o susținere adecvată în două puncte sub fiecare panou.

Cum funcționează?

Mini-șina se fixează direct pe nervura tablei trapezoidale sau pe șipcile acoperișului din șindrilă — în cazul tablei trapezoidale, pe vârful nervurii, iar în cazul șindrilei, cu șuruburi cu cap în formă de V, la grinda de acoperiș sau la căpriori. În planul inferior, garnitura din EPDM asigură etanșeitatea la apă, iar profilul superior găzduiește clema de capăt sau clema intermediară, cu ajutorul căreia se fixează de cadrul panoului. Practic, este vorba de un punct de susținere scurt și local sub panou — rigiditatea longitudinală este asigurată de cadrul propriu al panoului, nu de șină.

Avantaje tehnice și la nivel de sistem

Profilul din aluminiu AL6005-T5 este rezistent la coroziune, iar șuruburile SUS304 asigură o durată de viață îndelungată chiar și în condiții de exterior. Datorită înălțimii de montare de 26 mm, panoul rămâne aproape de planul acoperișului, ceea ce reduce sarcina vântului în comparație cu șinele de montare înalte tradiționale. Este compatibil cu rame de panouri cu grosimea de 30–40 mm, putând fi astfel utilizat împreună cu majoritatea modulelor disponibile pe piață. Din punct de vedere al consumului de material, mini-șina necesită o cantitate mai mică de aluminiu pentru un sistem, ceea ce se reflectă în mod semnificativ în reducerea costurilor logistice și a celor cu materialele.

Diferențe

ERK-TRB-D10 este varianta „plată” a mini-șinei — spre deosebire de mini-șina înălțată R70, care, cu înălțimea sa de construcție de 70 mm, asigură o ventilație posterioară mai bună și o distanță mai mare față de spatele panoului. Alegeți modelul D10 dacă obiectivul este rezistența minimă la vânt și montarea aproape de planul acoperișului; modelul R70 atunci când este mai important să se evite circulația aerului din spatele panoului sau acumularea zăpezii. Față de șinele tradiționale de montare de 3,5 sau 4,2 m, acestea oferă o logistică mai simplă și o instalare mai rapidă; cu toate acestea, în cazul câmpurilor mari și continue, șina lungă rămâne alegerea mai bună datorită distribuției sarcinii.

Este important de știut

Mini-șina nu înlocuiește șina lungă de montare în cazul câmpurilor continue cu panouri mari, unde este importantă distribuția sarcinii între mai multe puncte de fixare, precum și conectarea mecanică uniformă a panourilor. În zonele cu vânt puternic sau cu încărcături mari de zăpadă, verificați întotdeauna dimensionarea statică și luați în considerare punctele de fixare specificate de producătorul panourilor. În cazul tablelor trapezoidale, este esențial ca garnitura EPDM să fie așezată corespunzător pentru a asigura etanșeitatea.
