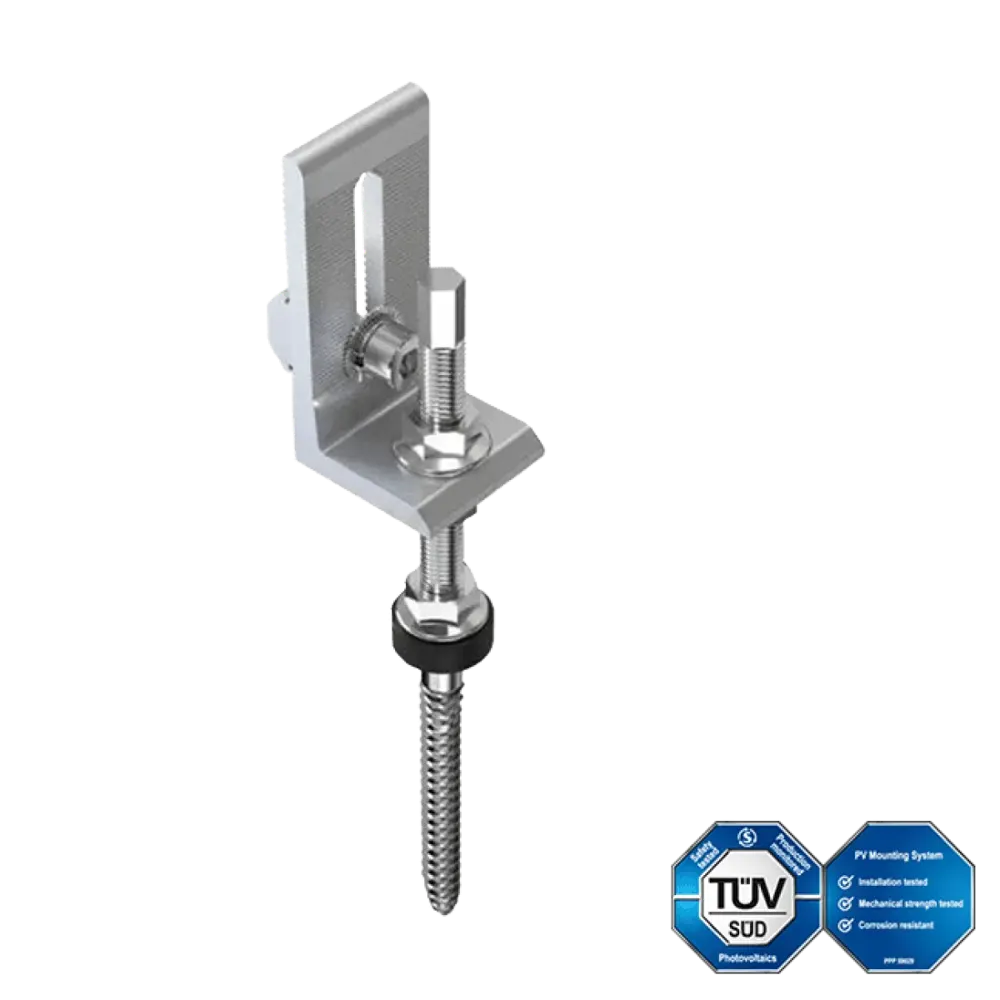

Enerack hanger bolt 10x300 + plate

Șuruburi Enerack 10×300 + adaptor pentru șină

Șurubul Enerack este un element de fixare filetat care se înșurubează într-o căpriori de lemn și care servește direct la fixarea șinei de montare prin intermediul unui adaptor corespunzător. Este un accesoriu al sistemului de susținere Enerack — nu este un invertor sau o componentă electrică de sine stătătoare, ci un element de fixare mecanic, utilizat în mod obișnuit pentru instalări pe acoperișuri cu șindrilă și pe anumite acoperișuri din tablă. Dimensiunea de 10×300 mm reprezintă varianta mai lungă, concepută pentru structuri de acoperiș mai groase sau pentru situații care necesită o adâncime de înșurubare mai mare.

La ce se folosește?

Este recomandat în primul rând pentru instalațiile fotovoltaice pe acoperișuri cu șindrilă bituminoasă, unde șurubul înșurubat în căpriori preia întreaga sarcină a sistemului. Este indicat să alegeți varianta de 300 mm dacă, din cauza grosimii acoperișului și a izolației termice, varianta mai scurtă (de 200 mm) nu pătrunde suficient de adânc în structura portantă din lemn.

Domenii tipice de aplicare: montarea acoperișurilor cu șindrilă la case unifamiliale, proiecte C&I de mici dimensiuni pe acoperișuri de hală cu structură din lemn, precum și acoperișuri renovate, unde grosimea izolației termice a crescut. Poate fi utilizat și pe acoperișuri cu tablă, dacă trebuie fixat într-o structură de susținere din lemn.

Cum funcționează?

După preforarea cu burghiul, șuruburile se introduc direct în căpriori — etanșeitatea la apă este asigurată de o garnitură din EPDM pe secțiunea care traversează acoperișul. Adaptorul se montează pe secțiunea superioară, netedă, a șurubului, prin intermediul căruia șina de montare se conectează mecanic la punctul de fixare, cu ajutorul unui sistem cu piuliță glisantă.

Această configurație înseamnă că poți regla fin poziția șinei ulterior de-a lungul axului șurubului, ceea ce simplifică semnificativ alinierea rândurilor. În final, sarcina se distribuie în structura acoperișului prin grinda de acoperiș.

Avantaje tehnice și la nivel de sistem

Șurubul și adaptorul sunt compatibile cu întregul sistem de șine Enerack (șine de montare de 3,5 m și 4,2 m, precum și clemele intermediare și de capăt), astfel încât întregul lanț de fixare rămâne în cadrul unui singur sistem de la același producător — ceea ce simplifică calculele statice și valabilizarea garanției.

Sunt fabricate din oțel inoxidabil, ceea ce, pe lângă o durată de viață îndelungată, reduce și riscul de coroziune galvanică la contactul cu șina din aluminiu. Rezistența mai mare la smulgere a variantei de 300 mm este justificată în special în regiunile cu sarcini mai mari de zăpadă sau vânt, unde calculul static prevede o forță de susținere mai mare pentru fiecare punct de fixare.

Diferențe

În gama noastră se regăsesc atât varianta de 10×200 mm, cât și cea de 10×300 mm, principala diferență între cele două versiuni fiind lungimea:

10×200 mm: alegere potrivită pentru acoperișurile standard cu șindrilă, în cazul unei grosimi normale a izolației termice.

10×300 mm: pentru structuri de acoperiș mai groase, pentru zone cu sarcini mai mari de zăpadă/vânt sau dacă proiectul static necesită o adâncime de încastrare mai mare.

Concluzia: alegeți întotdeauna lungimea în funcție de structura acoperișului și de dimensionare, nu în mod automat.

Este important de știut

Acest mod de fixare este potrivit numai pentru structuri de acoperiș cu căpriori din lemn — în cazul unei structuri de bază din beton sau metal, trebuie să alegeți o altă soluție (de exemplu, cârlige cu cap de corc pentru acoperișuri din tablă, cârlige de acoperiș pentru acoperișuri din țiglă). Lipsa unei etanșări corespunzătoare și a găuririi prealabile poate duce la infiltrații, de aceea trebuie respectate cu strictețe instrucțiunile de montare.

Capacitatea de încărcare a șurubului este verificată întotdeauna pe baza raportului static Enerack sau de către un inginer static local — responsabilitatea finală pentru capacitatea de încărcare a acoperișului revine clientului.
