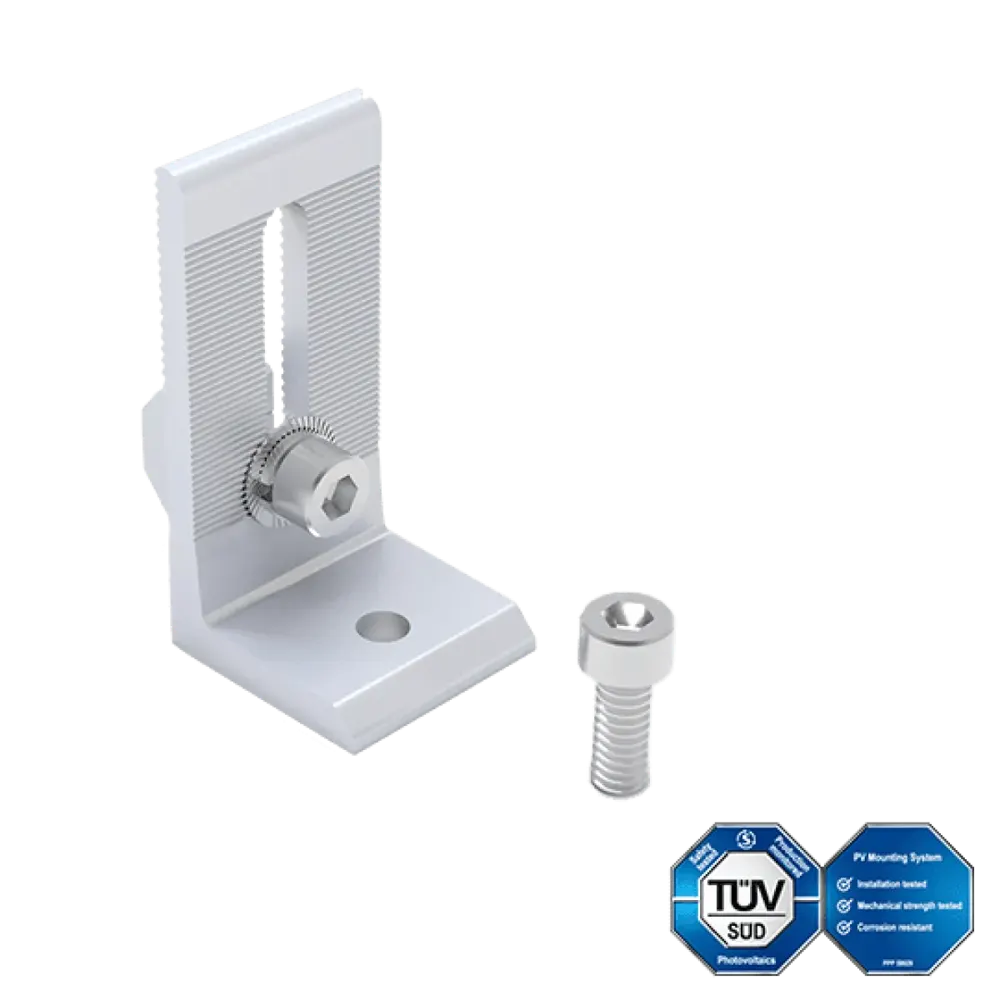

Enerack L bracket standing seam clamp

Cârlig de fixare Enerack L din fier

Cârligul Enerack L din fier este un element de fixare conceput pentru panouri solare, care asigură legătura între structura de susținere a panourilor solare și acoperiș. Face parte din categoria accesoriilor (element BOS), nu este o structură de susținere autonomă — împreună cu șinele de montare și clemele de fixare formează un sistem complet. Poate fi utilizat pentru tablă trapezoidală și tablă cu profil similar, unde fixarea se realizează prin găurire în structura acoperișului.

La ce se utilizează?

Element de bază pentru sistemele fotovoltaice instalate pe acoperișuri din tablă trapezoidală și tablă profilată. Utilizare tipică: acoperișuri din tablă metalică ale caselor unifamiliale, hale agricole, sisteme fotovoltaice pe acoperișuri din tablă ale instalațiilor industriale și comerciale (C&I). Este alegerea potrivită dacă acoperișul permite din punct de vedere structural găurirea și nu este vorba de o acoperire cu tablă fixată cu cleme (pentru aceasta din urmă este nevoie de cleme de fixare, care nu găuresc tabla).

Cum funcționează?

Profilul în L este un element de îndoire: una dintre ramuri se fixează de tabla de acoperiș cu un șurub autofiletant și o garnitură din EPDM, iar pe cealaltă ramură se montează șina de montare. Conectarea șinelor se realizează cu ajutorul unei piulițe glisante, astfel încât poziția șinei poate fi ajustată ulterior, în limitele toleranței de reglare. Garnitura împiedică infiltrațiile la nivelul orificiului, iar profilul în formă de L distribuie uniform sarcina provenită de la panouri, prin placa de acoperiș, către structura acoperișului.

Avantaje tehnice și la nivel de sistem

Compatibil cu șina de montare Mountkit de 3,5 m, cu șina ușoară de 4,2 m și cu clemele intermediare și de capăt standard Mountkit, integrându-se astfel într-un sistem unitar. Utilizează aluminiu AL 6005-T5 și oțel inoxidabil SUS 304, cu finisaj anodizat / sablat — baza pentru o durată lungă de viață și rezistență la coroziune în medii exterioare. Se conectează la lanțul de împământare prin intermediul plăcii de împământare cu clemă intermediară, astfel încât nu este necesară instalarea unui cablu de împământare separat pentru fiecare modul.

Diferențe față de celelalte soluții pentru acoperișuri din tablă

Gama Mountkit pentru acoperișuri din tablă cuprinde două direcții principale: elementele care se fixează prin găurire (profilul în L, șuruburi cu cap în formă de A, mini-șine) și cârligele pentru șipci, care nu găuresc tabla, ci se fixează pe șipci. Profilul în L este soluția mai ieftină și mai universală pentru tablele trapezoidale. Dacă acoperișul are falțuri verticale sau falțuri cu clic — unde nu este permisă găurirea acoperișului —, atunci trebuie utilizate cârlige de fixare pe falț sau cârlige de fixare pe falț din oțel prelungite. Mini-șina D10 și mini-șina înălțată R70 reprezintă, de asemenea, o alternativă: acestea distribuie sarcina pe nervurile tablei și sunt concepute pentru a suporta sarcini mai mari de zăpadă.

Este important de știut

Profilul în L afectează întotdeauna acoperișul, de aceea calitatea etanșării și montarea corectă sunt esențiale pentru etanșeitatea la apă. Verificarea capacității de încărcare a acoperișului este responsabilitatea clientului — Mountkit specifică sarcinile generate de sistem, dar adecvarea structurii acoperișului (grinzi, șipci, grosimea tablei) trebuie verificată de un inginer structural local. Este cea mai bună alegere pentru acoperișuri noi sau în stare bună; nu este recomandat pentru acoperișuri puternic corodate.
