Enerack L bracket for shingle roof

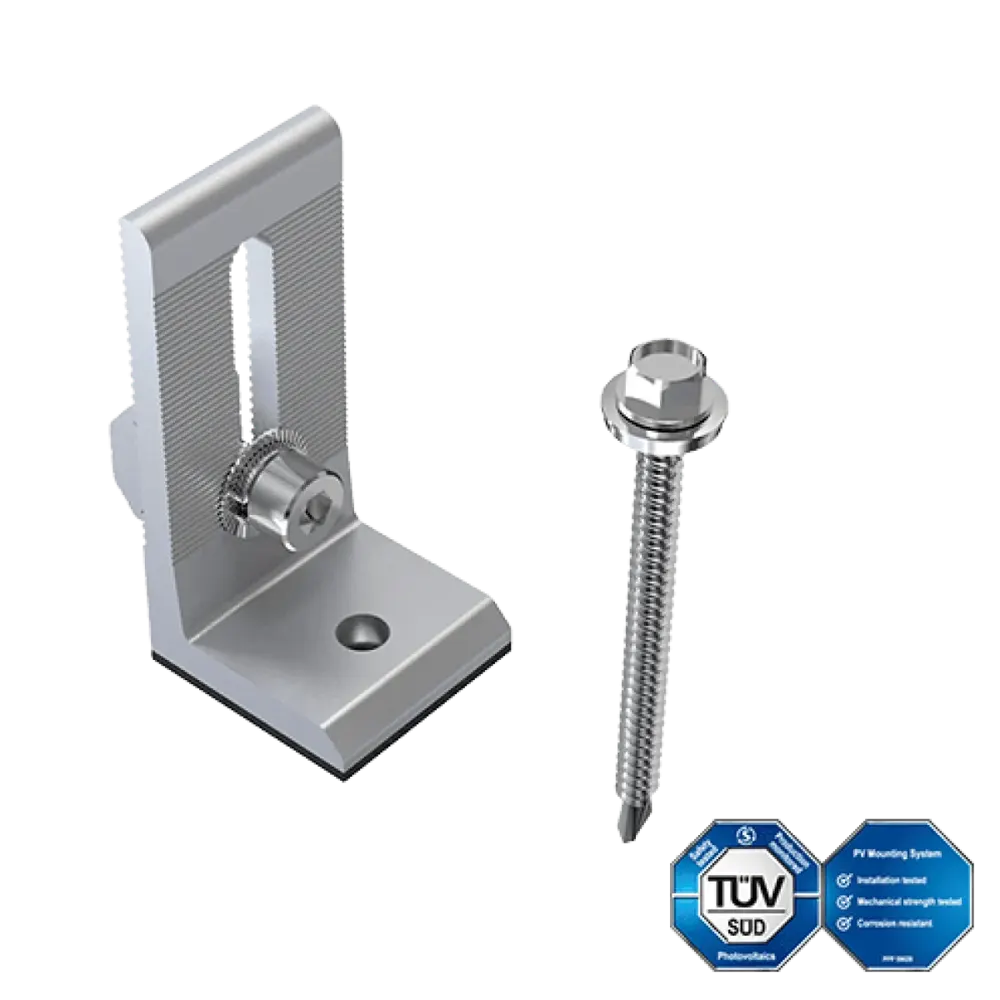

Enerack ERK-TRB-D01 – Profil în formă de L pentru acoperișuri cu șindrilă

Această bară în formă de L este elementul de bază al sistemului de fixare Enerack pentru acoperișuri cu șindrilă: un element de susținere simplu, dar esențial din punct de vedere mecanic, care leagă structura panourilor solare de structura acoperișului. Nu este un invertor, nu este un controler – ci un element de susținere de care depinde stabilitatea întregului sistem. Este fabricat dintr-o combinație de aluminiu și oțel inoxidabil și, ca parte a sistemului de susținere Enerack pentru acoperișuri cu șindrilă, deține certificarea TÜV SÜD.

La ce se folosește?

ERK-TRB-D01 este destinat în primul rând proiectelor de instalare a sistemelor fotovoltaice pe acoperișurile cu șindrilă ale clădirilor rezidențiale. Se poate utiliza acolo unde suprafața acoperișului nu permite fixarea directă a șinelor și este necesar un picior intermediar, reglabil unghiular, care se sprijină pe grinda de acoperiș sau pe structura acoperișului. Utilizare tipică: sisteme pentru clădiri rezidențiale cu puteri cuprinse între 5 și 30 kWp, unde este important un proces de montare rapid și repetabil.

Cum funcționează?

Profilul în formă de „L” se fixează direct pe structura acoperișului sau pe grinda de acoperiș cu șuruburi (prin orificii de Ø8,5 mm), iar pe acesta se montează șina pe care se fixează panourile. Geometria în formă de „L” asigură transferul atât al forțelor verticale, cât și al celor orizontale către structura acoperișului, nu doar sub formă de sarcină punctuală. Tija verticală de 80 mm asigură o înălțime de ridicare suficientă pentru a permite un schimb de aer adecvat și scurgerea apei între șină și acoperiș.

Avantaje tehnice și la nivel de sistem

Componenta este fabricată din aluminiu AL6005-T5 și oțel inoxidabil SUS304 – această combinație asigură o durată lungă de viață fără coroziune galvanică, ceea ce este deosebit de important în combinație cu șinele din aluminiu. Certificarea TÜV SÜD (conform standardului PPP 59029C:2025) se referă la zona de încărcare de zăpadă 2 și zona de vânt 2, până la o înălțime maximă a clădirii de 18 metri, la un unghi al panourilor de 30° – aceasta acoperă marea majoritate a instalațiilor tipice de pe clădirile rezidențiale din Europa Centrală. Certificatul este valabil până în 2030.

Important de știut

Acest profil din fier în formă de L a fost proiectat și testat special pentru acoperișuri cu șindrilă (țiglă sau materiale de acoperire cu profil similar). Pentru acoperișuri plate, cu tablă trapezoidală sau cu șindrilă de lemn este necesar un alt suport de bază. Certificarea TÜV SÜD a fost realizată pe baza parametrilor valabili pentru teritoriul Germaniei (altitudine față de nivelul mării < 285 m), dar clasificarea indicată pentru zonele de zăpadă și vânt este relevantă și pentru cea mai mare parte a Ungariei, Slovaciei și României. Verificați întotdeauna sarcinile locale!
