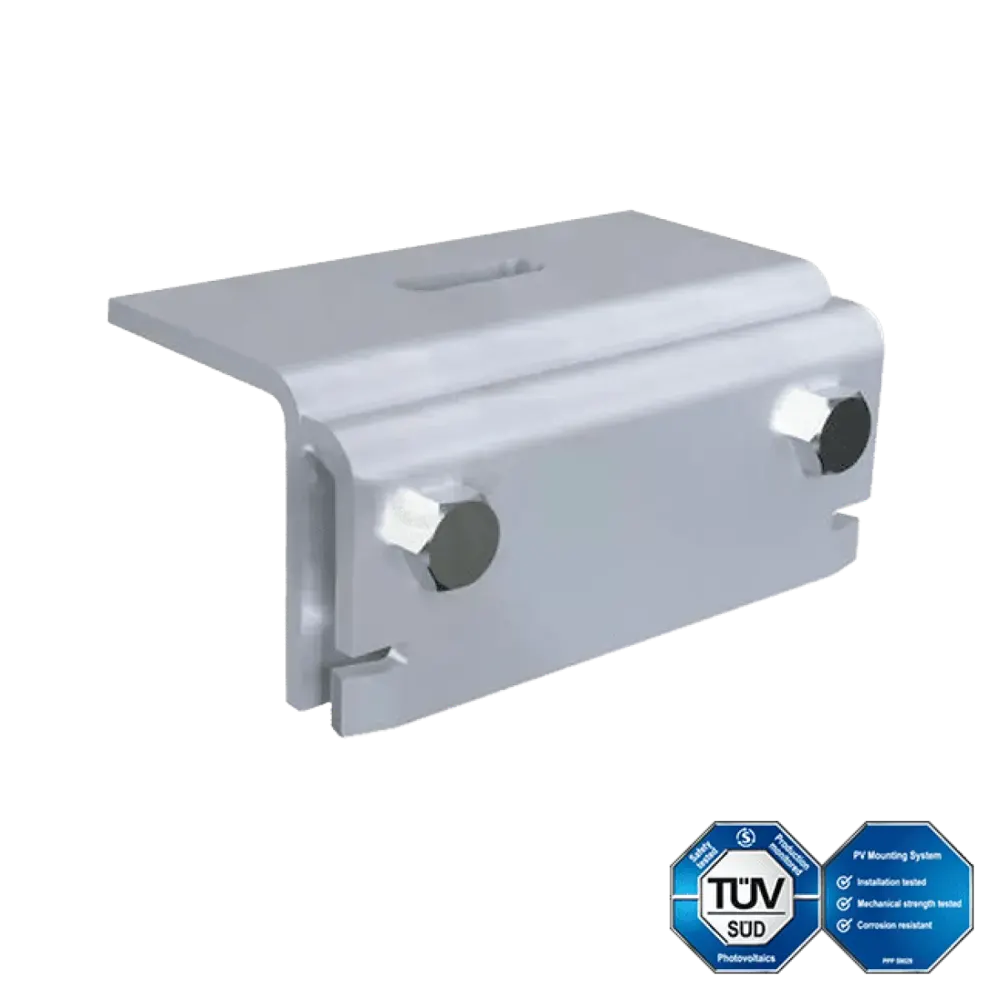

Enerack stainless steel tin interface bracket

Enerack ERK-TRB-C10 – cârlig de fixare din oțel cu braț prelungit

ERK-TRB-C10 este un accesoriu de fixare din gama de structuri de susținere Enerack, utilizat pentru sistemele fotovoltaice proiectate pentru acoperișuri cu șindrilă verticală. Cârligul se fixează prin strângere direct pe șindrilele acoperișului, permițând astfel montarea șinei de instalare și a modulelor fotovoltaice fără a fi necesară găurirea acoperișului. Elementul de bază al sistemului Enerack pentru instalații C&I și rezidențiale cu acoperiș din tablă.

La ce se utilizează?

Se utilizează pentru fixarea sistemelor fotovoltaice montate pe acoperișuri cu tablă de oțel și aluminiu cu profil vertical (profil dublu, îmbinare prin clic). Domenii tipice de aplicare: sisteme fotovoltaice instalate pe acoperișurile halelor industriale și comerciale, clădirilor agricole, depozitelor și caselor rezidențiale cu acoperiș din tablă. Este alegerea ideală acolo unde integritatea acoperișului este o prioritate — designul alungit este deosebit de util în cazul instalărilor expuse la sarcini eoliene mari, care necesită o capacitate mai mare de transfer al forței.

Cum funcționează?

Așezați cârligul pe șindrilă, apoi îl fixați pe acoperișul metalic strângând cele două șuruburi laterale — fără găurire, sudare sau perforare, astfel încât etanșeitatea acoperișului rămâne intactă. Suprafața superioară de sprijin servește ca bază pentru șina de montare sau pentru fixarea directă a modulului. Corpul prelungit (bază de 110 mm, cu distanța dintre șuruburi de 80 mm) distribuie forța de strângere exercitată asupra grinzii pe o suprafață mai mare, ceea ce reduce riscul de deformare locală și crește rezistența la smulgere în fața solicitărilor ambientale.

Avantaje tehnice și la nivel de sistem

Corpul din aluminiu AL6005-T5 este combinat cu elemente de fixare din oțel inoxidabil SUS304, oferind o soluție rezistentă la coroziune și durabilă pentru deceniile petrecute pe acoperiș. Este compatibil cu gama de șine de montare Enerack (șină de montare de 3,5 m, Șină de montare ușoară de 4,2 m), precum și cu clemele intermediare și de capăt — făcând parte dintr-un sistem structural unitar, proiectat pentru a funcționa în mod coordonat. Nu este necesară găurirea acoperișului, astfel încât instalarea este mai rapidă, garanția acoperișului rămâne valabilă și nu este nevoie să vă faceți griji cu privire la etanșare.

Diferențe

În comparație cu cârligul clasic (scurt), varianta alungită oferă o suprafață de contact mai mare și o capacitate de încărcare mai ridicată — alegeți-o dacă calculul static indică o sarcină mai mare din cauza vântului sau a zăpezii, sau dacă, din cauza orientării longitudinale a panourilor, mai multe forțe acționează asupra unui număr mai mic de puncte de fixare. Principalul avantaj față de soluțiile cu șuruburi, cum ar fi profilele în L sau cușetele, este că nu se deteriorează acoperișul — însă este potrivit doar pentru acoperișurile metalice cu profil drept, nu și pentru cele cu profil trapezoidal.

Important de știut

Conceput exclusiv pentru acoperișuri metalice cu profil în formă de „korc” vertical (cu profil dublu, cu falț de clic) — nu utilizați acest sistem pentru tablă trapezoidală sau pentru acoperișuri cu profil nervurat; în aceste cazuri sunt potrivite soluțiile cu găurire (profil în L, șuruburi cu cap plat). Este recomandat să verificați geometria profilului înainte de instalare: nu toate dimensiunile profilurilor sunt compatibile automat. Pentru proiectele cu sarcini de vânt mai mari sau la scară C&I, recomandăm efectuarea unui calcul static pentru a determina distanța dintre punctele de fixare.
