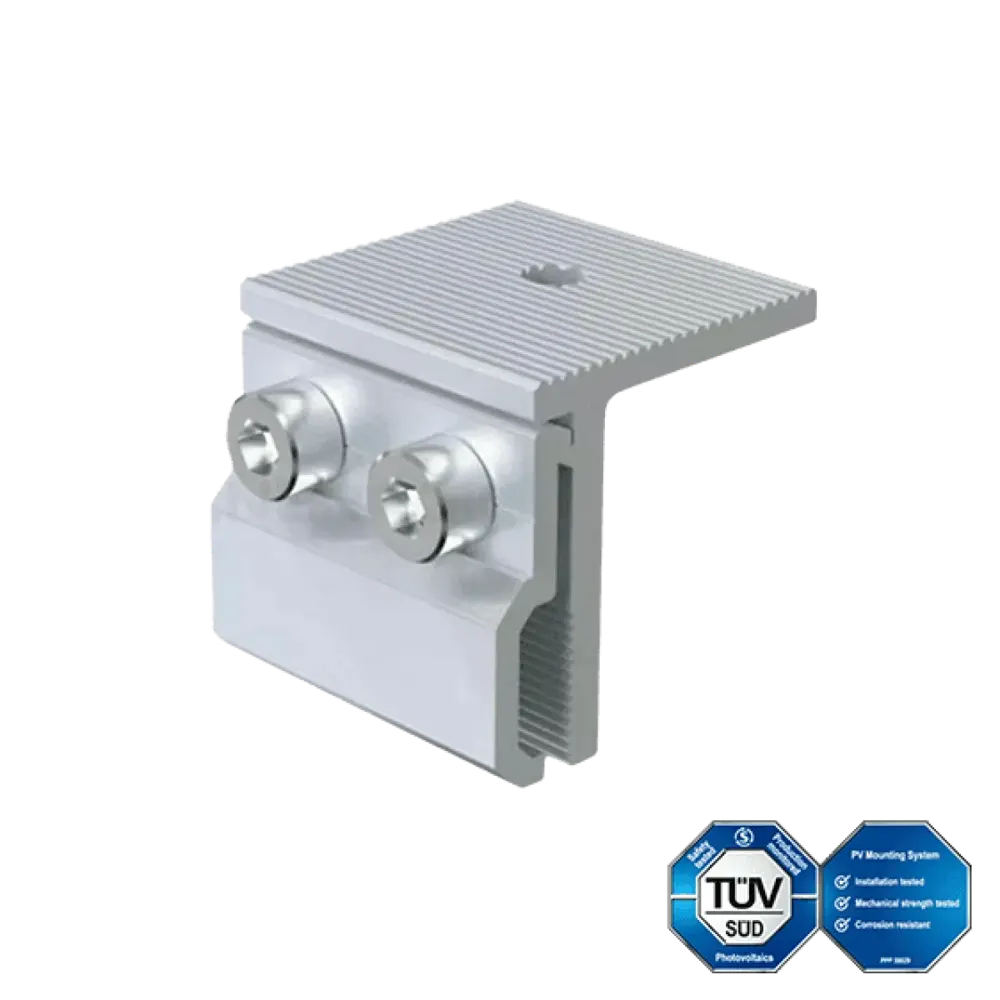

Enerack standing seam clamp

Cârlig Enerack (ERK-TRB-C05)

Enerack ERK-TRB-C05 este un element de fixare conceput pentru panouri solare cu îmbinare în picioare (standing seam), care permite conectarea structurii de susținere a sistemului fotovoltaic la acoperiș fără a fi necesară perforarea acoperișului. Produsul face parte din categoria structurilor de susținere (BOS) și se montează sub sistemul șină-modul ca element de fixare. Este fabricat din aluminiu AL6005-T5 și șuruburi din oțel inoxidabil SUS304, fiind ambalat în cutii de câte 200 de bucăți.

La ce se folosește?

Domeniul clasic de utilizare este sistemul fotovoltaic montat pe acoperișuri metalice cu plăci cu cleme (cu profil vertical) – fie că este vorba de o casă unifamilială, o hală, o clădire agricolă sau o instalație industrială/comercială (C&I). Este relevantă oriunde perforarea acoperișului nu este o opțiune: acoperișuri aflate în garanție, hale din industria alimentară sau orice proiect în care menținerea etanșeității este un aspect primordial. Poate fi utilizată atât pe acoperișuri noi, cât și pe cele existente cu șipci verticale.

Cum funcționează?

Cârligul se montează direct pe cornișa acoperișului (pe muchia verticală formată la îmbinarea celor două plăci), apoi se strânge cu cele două șuruburi laterale M8. Șuruburile presează cornișa în corpul din aluminiu, astfel încât fixarea se bazează pe o legătură prin frecare – nu este nevoie de găurire, etanșare sau orice alt tip de trecere prin acoperiș. Filetul superior M8 al cârligului asigură conexiunea cu șina de montare, pe care sunt apoi fixate modulele. La nivel de sistem, acest lucru înseamnă că acoperișul rămâne intact, iar fixarea beneficiază totuși de capacitatea de încărcare a întregii suprafețe a acoperișului.

Avantaje tehnice și la nivel de sistem

Corpul este fabricat din aluminiu AL6005-T5, care oferă o rezistență adecvată la rupere, fiind în același timp rezistent la coroziune – asigurând o durată lungă de viață chiar și în exterior, în condiții atmosferice agresive. Șuruburile inoxidabile SUS304 împiedică coroziunea galvanică la punctul de contact dintre aluminiu și oțel. Sunt compatibile cu șinele de montare Mountkit (variantele de 3,5 m și 4,2 m, montabile lateral), precum și cu clemele intermediare și de capăt – astfel încât se poate construi un sistem BOS complet și unitar. Deoarece nu se fac găuri, etanșeitatea acoperișului este menținută, iar garanția acoperișului nu este afectată.

Diferențe

Față de soluțiile clasice cu profiluri în L sau cu șuruburi, principala diferență este că aici nu se găurește acoperișul. În cazul în care, în sistemul de montare a tablelor Mountkit, ați folosi soluția cu profil în L + garnitură EPDM + șurub care traversează acoperișul pentru tablă trapezoidală, atunci, în cazul acoperișurilor cu șipci verticale, această soluție cu cleme este alegerea potrivită. În comparație cu cârligul de fixare alungit din oțel, această variantă compactă din aluminiu este mai ușoară și optimizată pentru sarcini mai mici – pentru proiecte rezidențiale tipice și proiecte comerciale de mici dimensiuni.

Important de știut

Aceasta este potrivită doar pentru acoperișuri cu șipci verticale – nu pentru tablă trapezoidală, țiglă sau șindrilă. Geometria profilului (forma, înălțimea) influențează potrivirea corespunzătoare a cârligului, de aceea, înainte de un proiect de amploare, este recomandat să solicitați o mostră sau să consultați echipa tehnică. Din punct de vedere static, distanța dintre cârlige trebuie dimensionată în funcție de sarcinile de vânt și zăpadă – și în acest caz se poate utiliza raportul de execuție statică Mountkit.
