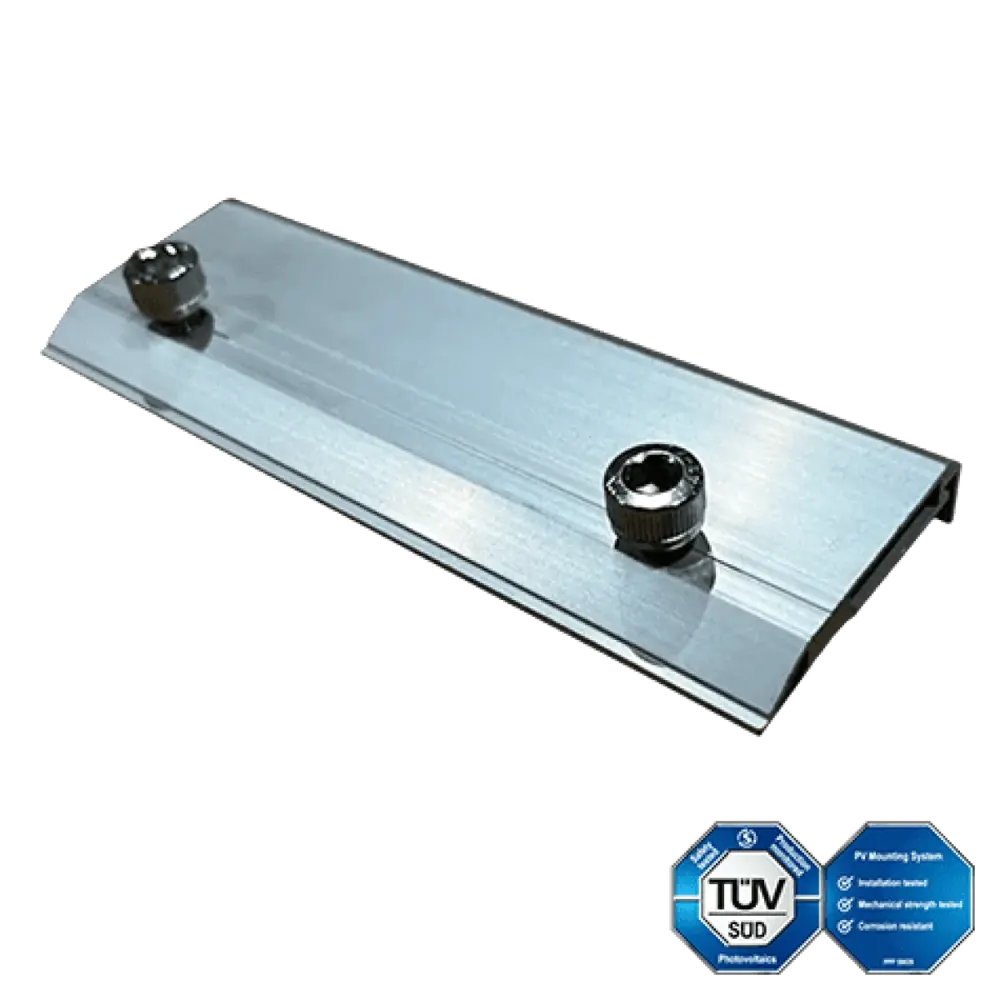

Enerack extender with screw for R52 rail

Extensie pentru șină Enerack cu șurub, pentru șina de montare R52

Extensia de șină Enerack este un element accesoriu mecanic care servește la prelungirea a două șine de montare R52 în cadrul sistemului de suporturi pentru panouri solare Mountkit. Pachetul conține și șuruburile necesare, astfel încât nu este necesară achiziționarea separată a elementelor de fixare. Nu este un invertor, nu este un dispozitiv electronic – este un element de fixare structural care face parte din categoria BOS (Balance of System).

La ce servește?

Ai nevoie de el atunci când șirul de panouri solare este mai lung decât o singură șină de montare și șinele trebuie îmbinate între ele pentru a crea un segment continuu de șină capabil să suporte sarcina. Domenii tipice de utilizare: instalații rezidențiale mai mari, cu 8-10+ panouri într-un rând, sisteme C&I pe acoperiș, sisteme cu balast pe acoperișuri plate, precum și orice proiect în care lungimea rândului depășește lungimea șinei de montare de 3,5 m sau 4,2 m. Poate fi utilizat atât pe acoperișuri din țiglă, cât și pe acoperișuri din tablă și șindrilă, cu șine cu profil R52.

Cum funcționează?

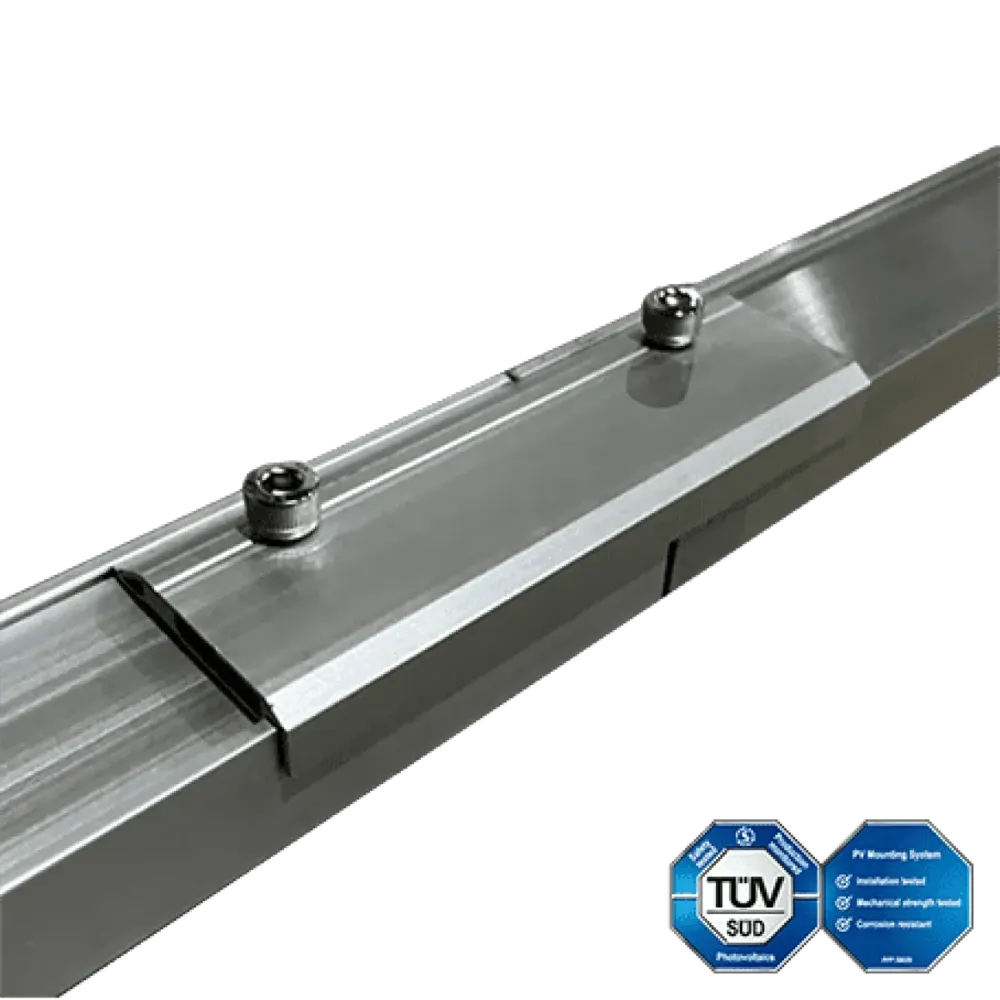

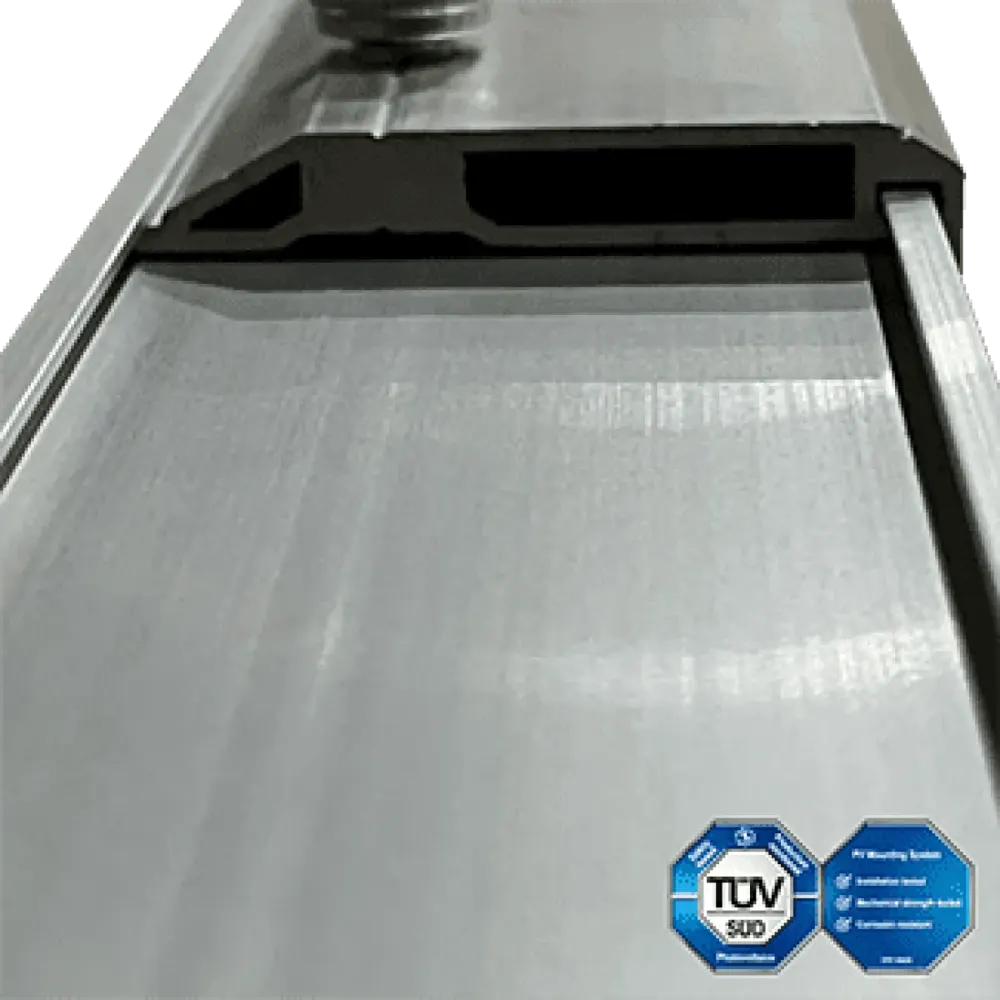

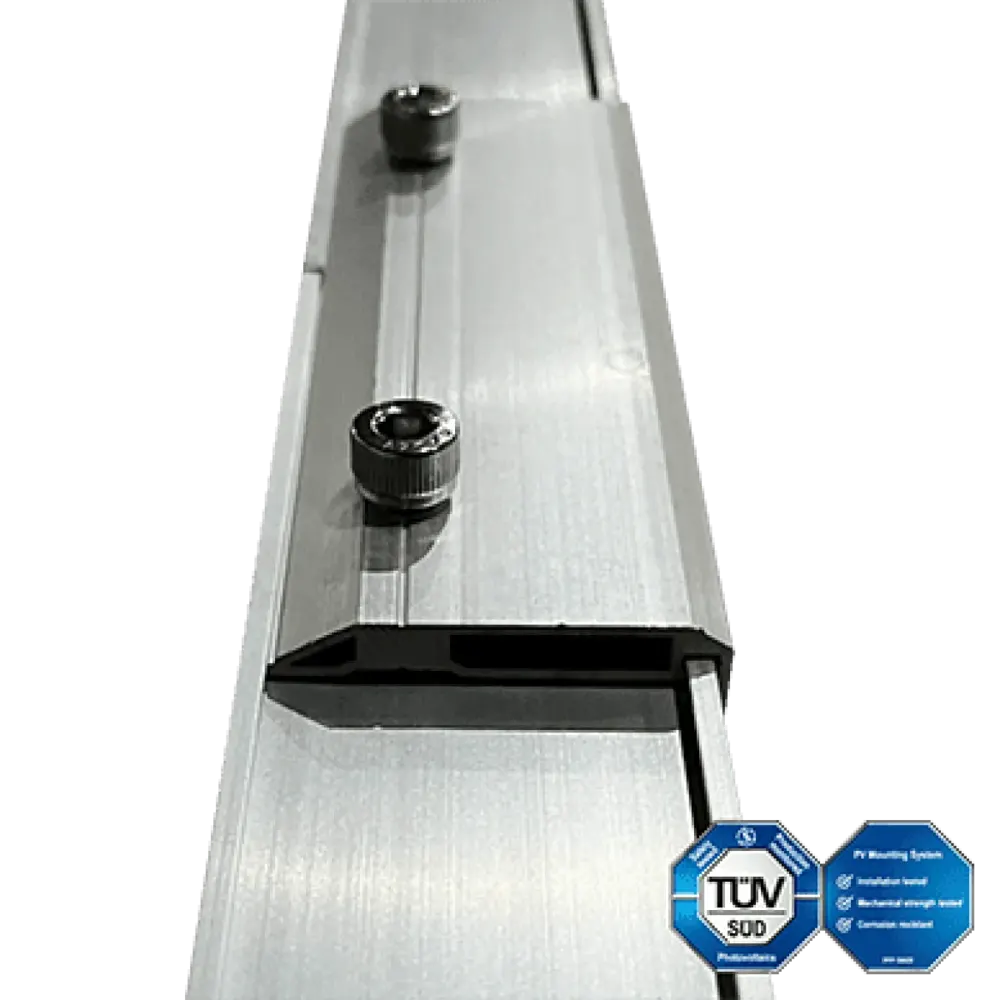

Extensia de șină se potrivește din interior în capetele celor două șine de montare și poate fi fixată mecanic cu șuruburile furnizate. După extindere, cele două șine se comportă practic ca o singură unitate, menținând capacitatea de încărcare pe întreaga lungime și asigurând o suprafață continuă de fixare pentru panouri. Îmbinarea precisă asigură menținerea șinelor pe o linie dreaptă, astfel încât clemele intermediare și cele de capăt să poată fi poziționate în locurile prevăzute.

Avantaje tehnice și la nivel de sistem

Extensia de șină este compatibilă cu șinele de montare Mountkit R52 (șină de montare de 3,5 m cu montare laterală și șină de montare ușoară de 4,2 m). Este livrată cu șuruburi din oțel inoxidabil, astfel încât îmbinarea rămâne rezistentă la coroziune pe termen lung, chiar și în condiții de exterior. La nivel de sistem, această piesă permite realizarea unor șiruri de panouri de orice lungime: nu trebuie să adaptați proiectul la lungimea șinei, ci adaptați secțiunile de șină la proiect. Poate fi utilizat împreună cu întregul sistem de componente Mountkit, astfel încât nu apar probleme de compatibilitate a materialelor.

Important de știut

Extensia de șină este concepută special pentru șina de montare cu profil R52 – nu poate fi utilizată pentru alte profiluri de șină (de exemplu, șine de la alți producători, mini-șine înalte, șină de montare de 60 mm). Locul îmbinării nu trebuie să coincidă cu un punct de fixare a panourilor (clemă intermediară sau de capăt) și este recomandat să fie amplasat în apropierea cârligului de acoperiș sau a piciorului sistemului, pentru a evita apariția unor secțiuni instabile, fără susținere, în zona îmbinării. Din punct de vedere static, capacitatea de încărcare a șinei prelungite corespunde valorilor șinei de bază, cu condiția ca îmbinarea să fie realizată conform instrucțiunilor de montare.
