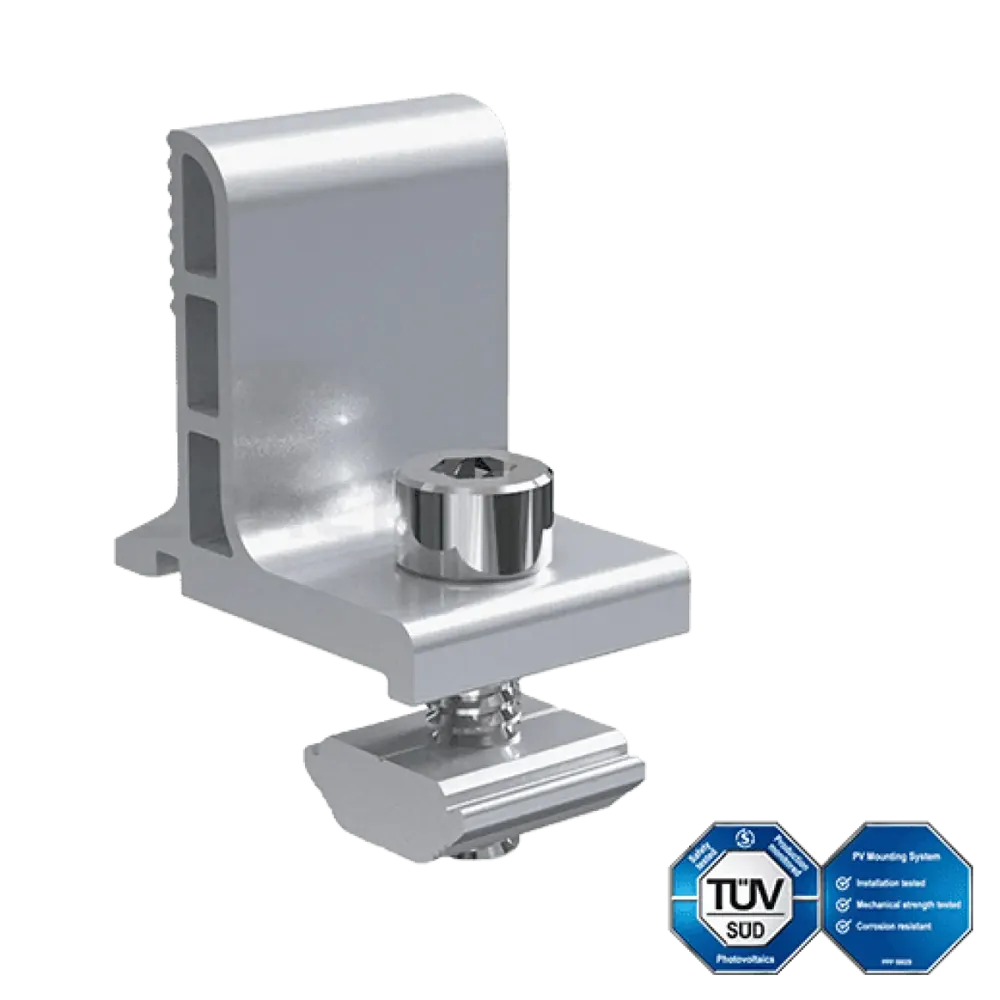

Enerack rail clamp hook - rail adapter with nuts

Clemă pentru șină Enerack cu cârlig plat – adaptor pentru șină cu piuliță glisantă

Clemă de șină Enerack este un element de legătură care asigură conexiunea între cârligul de acoperiș și șina de montare. Nu este o structură de susținere independentă, ci un element adaptor care funcționează în partea mecanică a sistemului fotovoltaic – acolo unde cârligul fixat pe acoperiș și șina de aluminiu care susține panoul se întâlnesc.

La ce se folosește?

Se utilizează în sistemele fotovoltaice cu acoperișuri din țiglă și tablă, unde șina de montare trebuie fixată pe un cârlig de acoperiș fix sau reglabil. Se întâlnește de obicei în sistemele fotovoltaice rezidențiale și comerciale de mici dimensiuni (C&I), unde este necesară o ajustare flexibilă între distanța dintre cârlige și poziția șinei. Este necesară atunci când cârligul și șina nu se pot asambla direct sau când este necesară o repoziționare ulterioară în timpul instalării.

Cum funcționează?

Adaptorul se înșurubează pe partea superioară a cârligului și se fixează cu o piuliță glisantă în canelura în formă de T a șinei de montare. Piulița glisantă permite deplasarea laterală a șinei față de cârlige – astfel, instalatorul poate compensa micile abateri de poziție ale cârligelor de acoperiș fără a fi nevoie să găurească din nou sau să repoziționeze cârligele. Printr-o singură strângere, se fixează simultan atât la cârlig, cât și la șină, ceea ce accelerează montarea.

Avantaje tehnice și la nivel de sistem

Compatibil cu șinele de montare Mountkit / Enerack și cu majoritatea sistemelor standard de șine din aluminiu cu canelură în T. Datorită combinației de materiale din aluminiu AL 6005-T5 și oțel inoxidabil (SUS 304), este rezistent la coroziune și se potrivește cu durata de viață a celorlalte elemente ale structurii de susținere. La nivel de sistem, merită să se utilizeze un adaptor, deoarece distanța dintre cârligele de acoperiș rareori coincide exact cu poziția ideală a șinei – soluția cu piuliță glisantă elimină această constrângere din procesul de instalare.

Este important de știut

Acesta este un element auxiliar, care nu înlocuiește nici cârligul, nici șina. Merită luat în calcul atunci când proiectul prevede un acoperiș din țiglă sau tablă, iar echipa de instalare dorește o asamblare rapidă și reglabilă. În cazul sistemelor pentru acoperișuri plane (Flat10), de obicei nu se utilizează această soluție, deoarece în aceste cazuri picioarele susțin direct șina.
