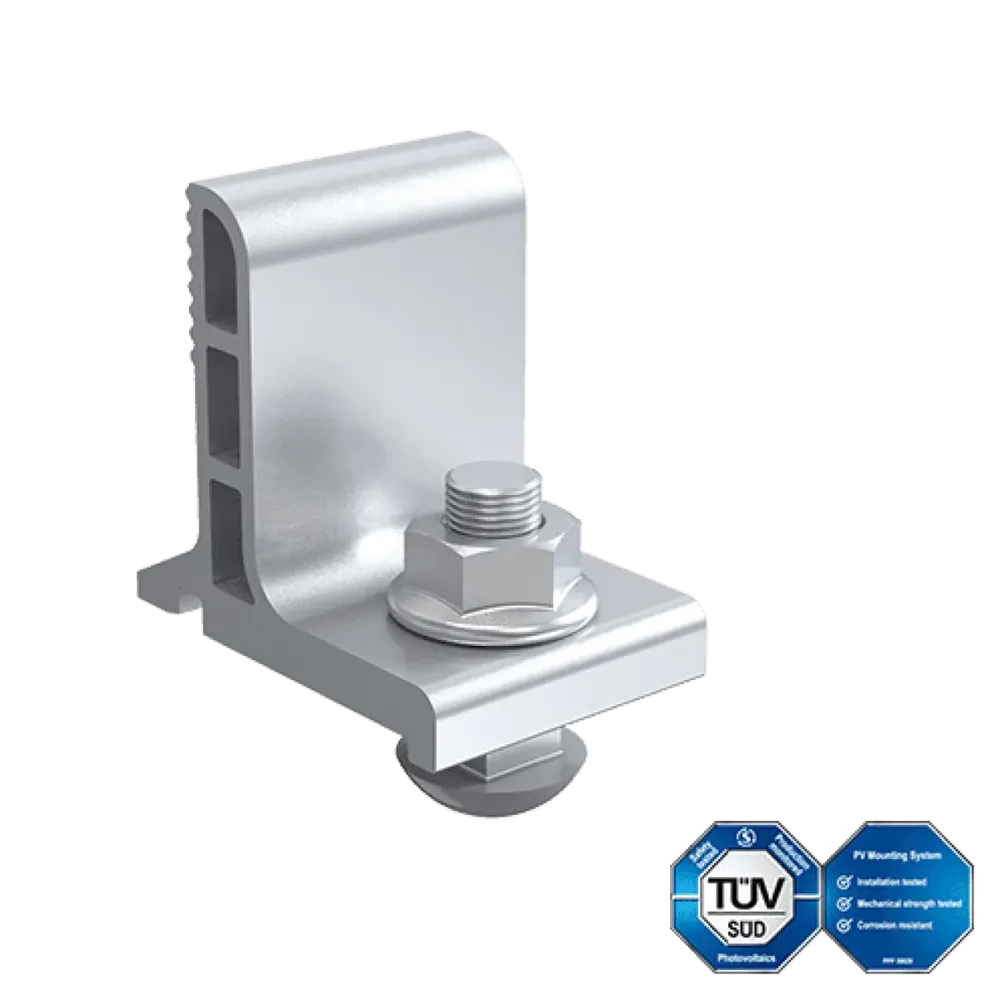

Enerack rail clamp hook - rail adapter with carriage bolt

Clemă pentru șină Enerack cu cârlig plat – adaptor pentru șină cu șurub cu cap sferic

Clemă de șină Enerack este un adaptor de legătură care conectează cârligul de acoperiș și șina de montare în cadrul structurii de susținere a panourilor solare. Nu este un element de fixare independent și nu este un invertor sau un regulator – este un element de legătură mecanic care asigură integritatea structurală a sistemului. Este una dintre componentele cheie ale sistemelor Mountkit pentru acoperișuri din țiglă și tablă.

La ce servește?

Acest adaptor se utilizează atunci când este necesară conectarea cârligului de acoperiș (T01, T06, T17 sau cârligul din lemn) la șina de montare, fără a fi nevoie să se realizeze găuri în prealabil în șină. Domenii tipice de aplicare: instalări rezidențiale pe acoperișuri cu țiglă, proiecte industriale și comerciale (C&I) pe acoperișuri cu tablă, precum și sisteme în care poziția cârligelor trebuie ajustată ulterior în funcție de caracteristicile structurii acoperișului.

Cum funcționează?

Clemă pentru șină se conectează cu o piuliță glisantă la canelura interioară a șinei de montare, astfel încât poate fi poziționată liber de-a lungul șinei înainte de fixare. Șurubul cu cap sferic permite mici abateri de unghi între cârlig și șină, ceea ce este deosebit de util atunci când grinzile de acoperiș sau căpriori nu sunt perfect aliniate. Odată ce strângeți șurubul, clema fixează șina ferm de cârlig și formează o legătură mecanică adecvată și pentru împământare.

Avantaje tehnice și la nivel de sistem

Adaptorul este compatibil cu gama de șine de montare Mountkit (versiuni ușoare de 3,5 m și 4,2 m) și cu toate cârligele de acoperiș din fabrică, putând fi utilizat atât în sisteme de acoperiș cu țigle, ardezie, cât și cu tablă. Deoarece se poate glisa pe șină, nu este necesar să planificați în avans cu precizie milimetrică poziția cârligelor – la montarea șinei există libertate de mișcare pentru poziționarea finală. Este fabricat din aluminiu AL 6005-T5 și oțel inoxidabil SUS 304, materiale care se potrivesc cu nivelul de rezistență la coroziune și de capacitate de încărcare al sistemului Mountkit.

Este important de știut

Adaptorul nu constituie un sistem de fixare în sine – fără cârligul de acoperiș și șina de montare, acesta nu are niciun rost. În cazul montării pe acoperișuri din țiglă, este cel mai util dacă îl combinați cu un cârlig de acoperiș reglabil (T06 sau T17), deoarece astfel se păstrează atât libertatea de mișcare pe verticală, cât și pe orizontală. Dacă șina este deja poziționată fix și nu este necesară o reglare ulterioară, funcționează și o soluție mai simplă, cu fixare prin înșurubare în șină.
