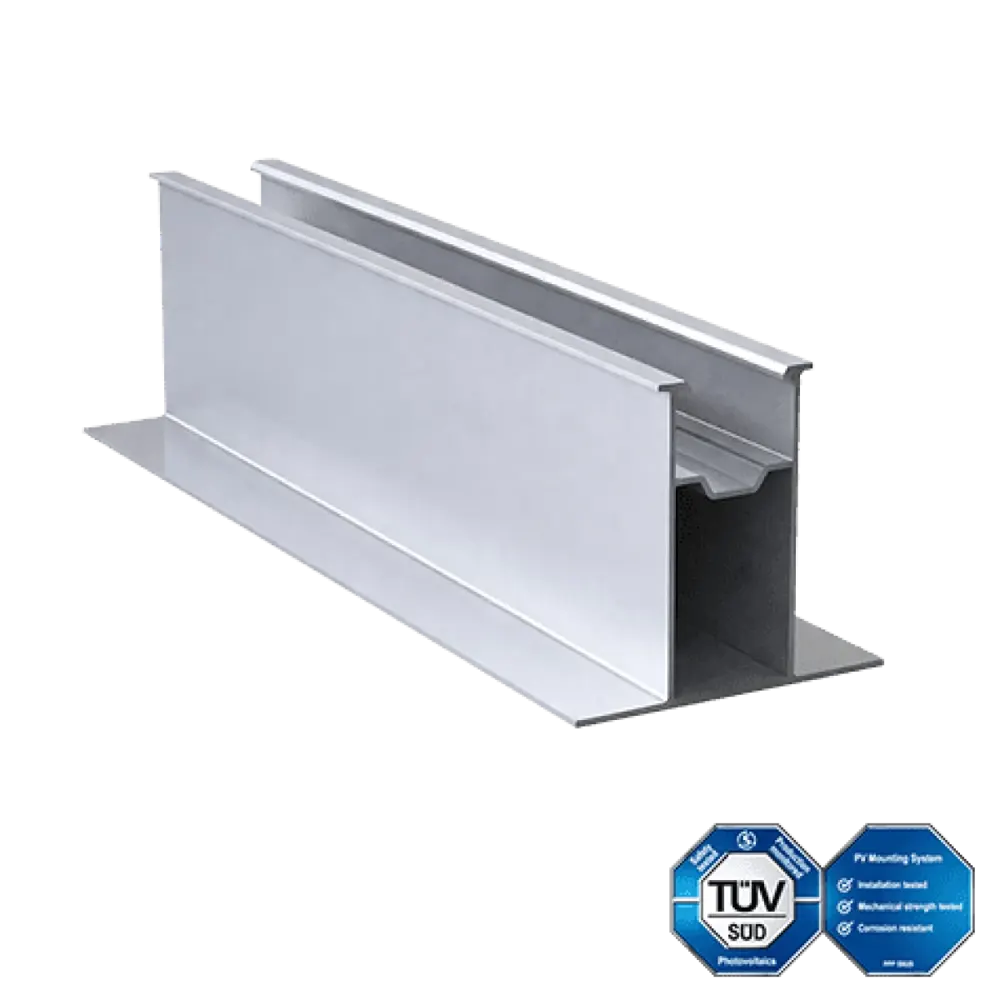

Enerack mounting rail 3000xR60 for high trapezoidal sheet

Șină de montare Enerack 3000xR60 pentru tablă trapezoidală înaltă

Șina de montare Enerack, cu lungimea de 3000 mm și înălțimea R60, este un element de susținere din aluminiu conceput special pentru acoperișurile cu tablă trapezoidală înaltă, care constituie baza fixării modulelor fotovoltaice. Șina face parte din sistemul de susținere — nu este un produs de sine stătător, ci unul dintre elementele cheie ale întregului sistem de fixare, care poate fi montat direct pe nervura tablei trapezoidale.

La ce se folosește?

Se utilizează în cazul sistemelor fotovoltaice instalate pe acoperișuri cu tablă trapezoidală cu nervuri înalte (60 mm sau mai mult), unde șina asigură ea însăși susținerea — nu sunt necesare corniere în L sau cârlige de acoperiș separate. Domenii tipice de aplicare: acoperișuri de hale industriale și comerciale (C&I), clădiri agricole, depozite și imobile comerciale cu suprafețe mari de acoperiș, unde acoperișurile cu tablă trapezoidală cu profil înalt sunt frecvente. Poate fi utilizat și în sisteme rezidențiale, dacă acoperișul este adecvat.

Cum funcționează?

Șina se fixează direct pe nervura tablei trapezoidale, astfel încât panourile să fie amplasate deasupra nervurii — acest lucru asigură simultan aerisirea sub panou și scurgerea apei. În canelurile longitudinale ale șinei se pot introduce clemele intermediare și de capăt, care susțin modulele fotovoltaice. Datorită lungimii de 3 metri, pe o singură șină pot fi montate mai multe module, reducând astfel numărul de șine și de îmbinări. Deoarece șina se fixează de nervura superioară a tablei trapezoidale, nu este necesar un element de ridicare separat, ceea ce simplifică montarea și reduce numărul de puncte de găurire.

Avantaje tehnice și la nivel de sistem

Șina este compatibilă cu modulele fotovoltaice standard, cu grosimea de 30–40 mm, și se potrivește cu toate clemele de capăt, clemele intermediare, plăcuțele de împământare și elementele de fixare a cablurilor Enerack. Materialul de bază din aluminiu și elementele de fixare din oțel inoxidabil asigură o durată lungă de viață chiar și în medii corozive. La nivel de sistem, acest lucru înseamnă că structura acoperișului poate fi echipată cu mai puține găuri decât în cazul soluțiilor tradiționale cu profiluri în L, iar întregul sistem de fixare este realizat dintr-un material uniform, provenind dintr-o singură sursă — ceea ce reduce riscul de erori și accelerează instalarea.

Diferențe

În comparație cu șina de montare standard de 3,5 metri, această variantă este mai scurtă (3 metri) și mai înaltă (R60) — fiind dimensionată special pentru profilul trapezoidal înalt. Spre deosebire de soluțiile cu mini-șină D10 (26 mm) și mini-șină înălțată R70 (385 mm), aceasta este o șină lungă și continuă, care este mai eficientă pentru suprafețe mari de acoperiș, deoarece necesită mai puține puncte de fixare și mai puține îmbinări. Pentru profilul trapezoidal jos sau pentru acoperișurile din tablă ondulată, este recomandat să alegeți o altă variantă de șină sau de cârlig.

Este important de știut

Șina este dimensionată pentru profilul trapezoidal înalt (aprox. 60 mm) — nu este optimă pentru acoperișurile cu profil mai jos. Fixarea se realizează prin găurire, de aceea etanșarea acoperișului trebuie realizată în mod corespunzător (șaibă EPDM, înșurubare adecvată). În cazul proiectelor mai mari, este recomandat să se ia în calcul din timp sarcinile de vânt și de zăpadă și să se dimensioneze distanța dintre șine în consecință.
