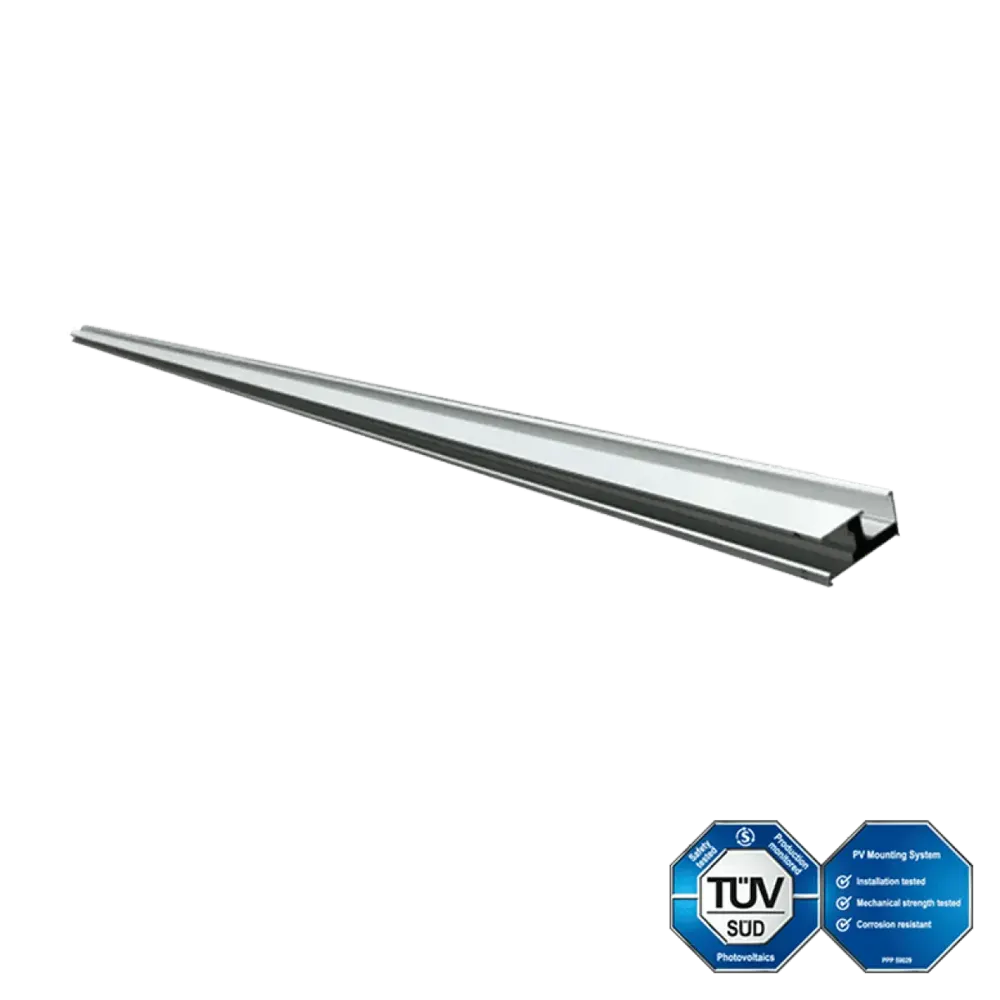

Enerack mounting rails 4,2m side mounted

Șină de montare Enerack de 4,2 m, montabilă lateral (ERK-R52L)

Enerack ERK-R52L este o șină de montare din aluminiu cu lungimea de 4,2 metri, care constituie coloana vertebrală a structurii de susținere a panourilor solare. Este fabricată din aliaj AL6005-T5, are o înălțime a profilului de 52 mm și un design care permite conectarea laterală — adică elementele de fixare și clemele de șină nu se introduc prin partea superioară a șinei, ci lateral. Este elementul de bază al întregului sistem de suport Enerack, care poate fi utilizat atât pentru instalări pe acoperișuri cu țigle, cu tablă, cu șindrilă, cât și pe acoperișuri plate.

La ce se poate folosi?

Șina poate fi utilizată pe aproape orice tip de acoperiș: atât pe acoperișuri cu țigle, cu tablă, cu șindrilă, cât și pe acoperișuri plate, aceasta fiind cea care susține panourile. Se potrivește la fel de bine instalațiilor rezidențiale cât și proiectelor C&I de mai mare amploare — pentru un sistem tipic de casă unifamilială, două rânduri de șine de 4,2 metri leagă de obicei 6–8 panouri pe lungime. Lungimea de 4,2 metri se încadrează exact în intervalul în care, pe majoritatea acoperișurilor, sunt necesare mai puține îmbinări și mai puține cleme de fixare decât în cazul variantei mai scurte, de 3,5 metri.

Cum funcționează?

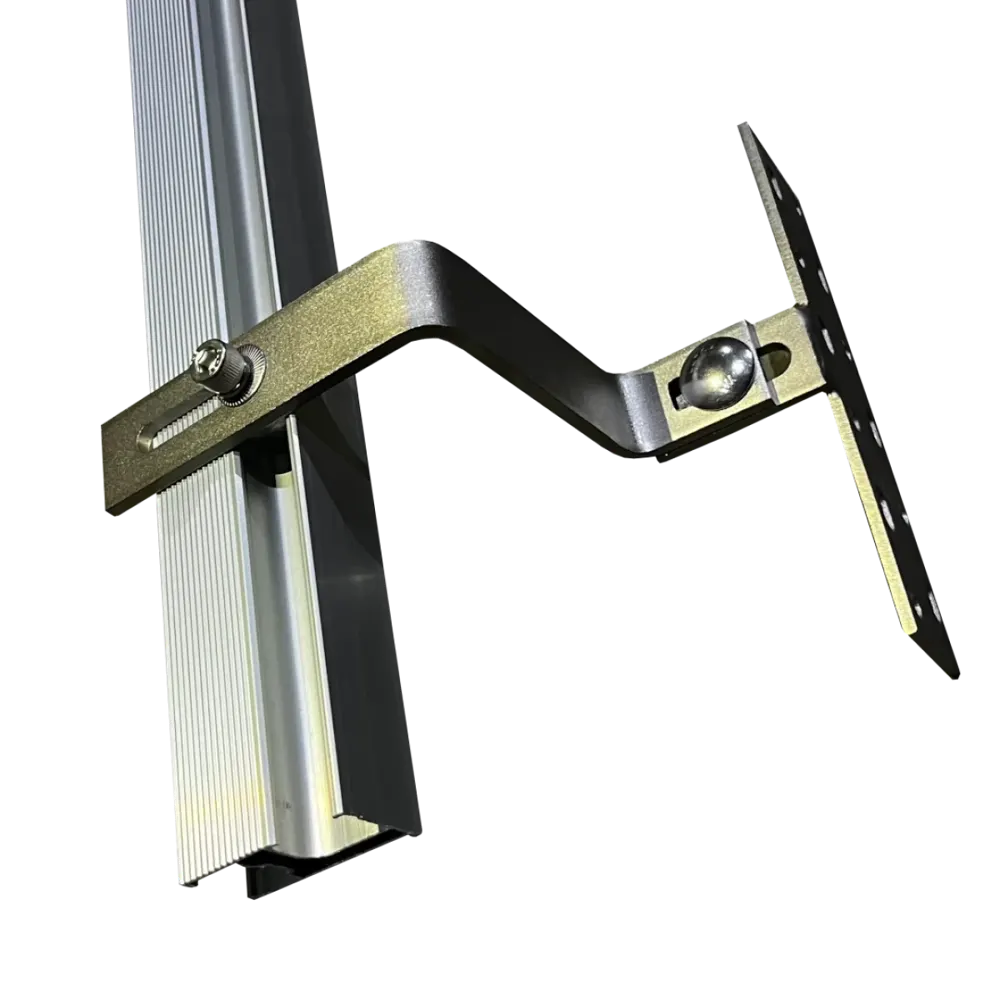

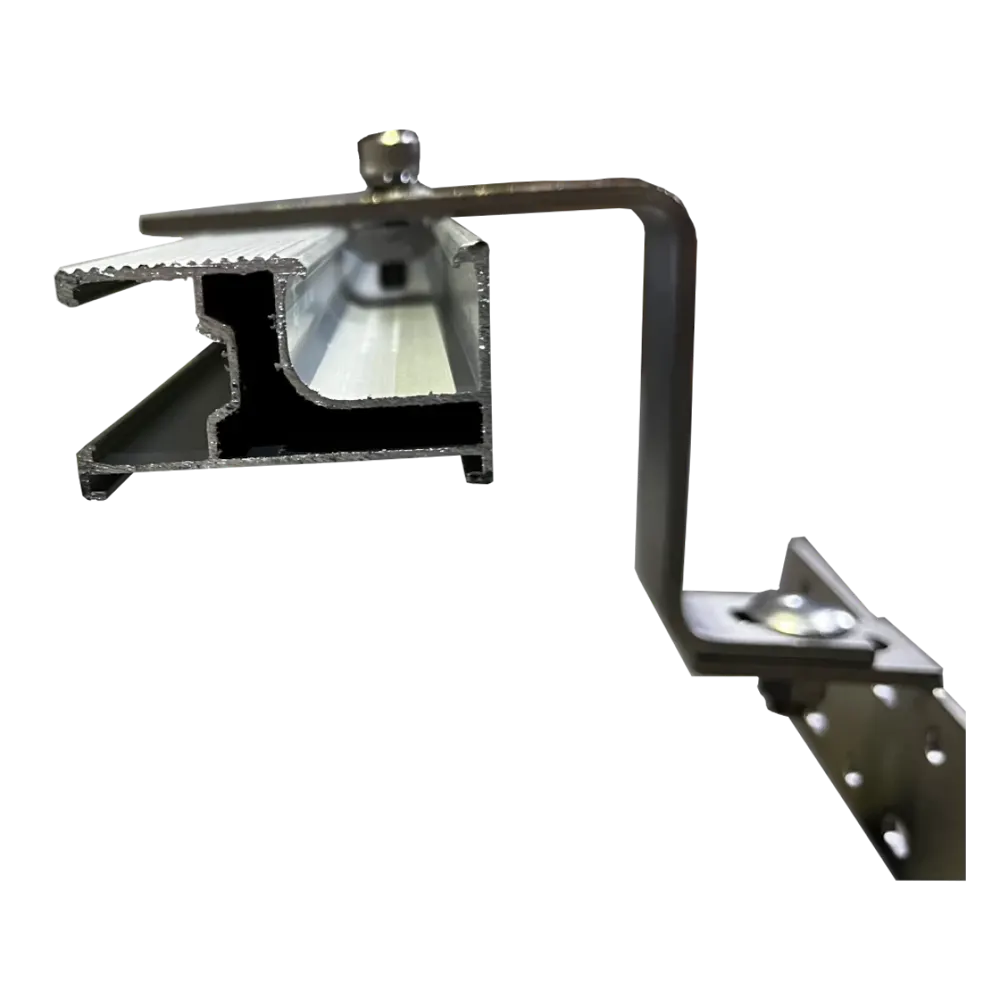

Șina se fixează pe cârligele de acoperiș, pe cârligele de lemn sau pe picioarele pentru acoperișuri plate, oferind astfel o cale de rulare pentru panouri. Panourile sunt fixate pe șină cu cleme intermediare și de capăt, care pot fi glisate lateral în poziția corespunzătoare — acest lucru accelerează instalarea, deoarece nu este necesar să se introducă clemele de la capătul șinei. Dacă este necesară o lungime mai mare, șina poate fi prelungită cu un element de extensie, iar capetele pot fi închise cu capace de închidere din EPDM. Împământarea sistemului se realizează prin clemele intermediare cu plăcuțe de împământare sau printr-un set separat de împământare.

Avantaje tehnice și la nivel de sistem

Aliajul AL6005-T5 reprezintă standardul industrial pentru structurile de susținere a panourilor solare: capacitate bună de încărcare, rezistență la coroziune, durată lungă de viață. Datorită lungimii de 4,2 metri și unității de ambalare de 8 bucăți, logistica este mai avantajoasă în cazul proiectelor de amploare, iar numărul punctelor de montare pe acoperiș este mai redus — mai puține găuri, mai puține puncte potențiale de scurgere. Șina este compatibilă cu întregul sistem Enerack: cu cârlige de acoperiș, mini-șine, cârlige de fixare, cleme de prindere, prelungitoare de șină, cleme de fixare a cablurilor, picioare pentru acoperișuri plate. Pe aceasta se pot fixa module fotovoltaice de orice dimensiune standard, în orientare orizontală sau verticală.

Diferențe față de șina de montare de 3,5 m

Versiunea de 3,5 metri este destinată acoperișurilor mai mici și rândurilor de panouri mai scurte, fiind mai ușor de manevrat în spații de lucru înguste. Modelul ERK-R52L de 4,2 metri unește rânduri mai lungi de panouri dintr-o singură bucată: mai puține îmbinări, mai puține cârlige, montare mai rapidă pe suprafețe mai mari. Dacă lungimea acoperișului permite, modelul de 4,2 metri este alegerea mai economică — mai puțin material, mai puțină muncă, aceeași capacitate de încărcare.

Este important de știut

Șina face parte din sistemul Enerack, așa că este recomandat să alegeți și cârligele, clemele de fixare și accesoriile din aceeași gamă — compatibilitatea și calculele privind capacitatea de încărcare sunt calibrate în acest sens. Lungimea de 4,2 metri necesită o atenție mai mare decât cea de 3,5 metri în ceea ce privește transportul și montarea pe acoperiș. În cazul proiectelor cu acoperiș plat, solicitați întotdeauna raportul static de execuție Enerack pentru o contragreutate adecvată.
