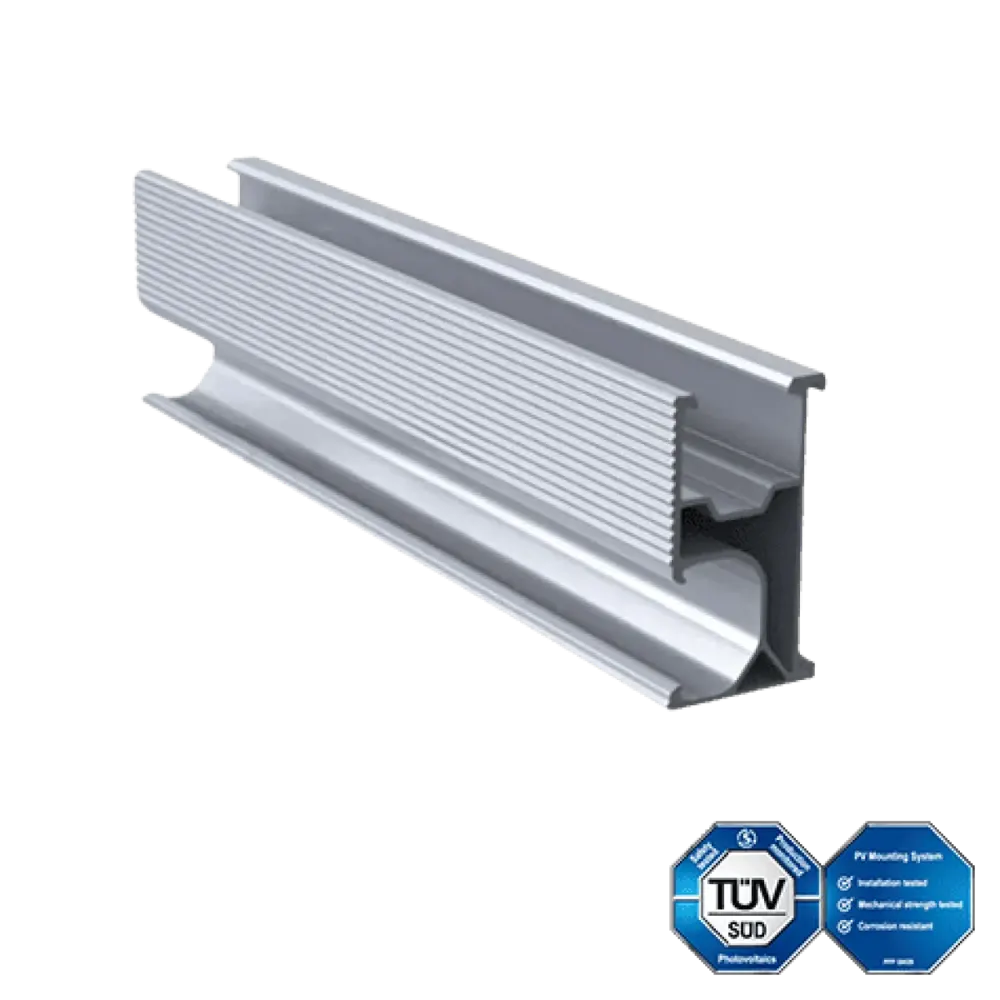

Enerack mounting rails 3,5m side mounted

Șină de montare Enerack 3,5 m – montabilă lateral (ERK-R52)

ERK-R52 este o șină de montare din aluminiu extrudat, cu lungimea de 3,5 metri, care constituie coloana vertebrală a sistemului de susținere Enerack. Această șină susține modulele fotovoltaice fixate de cârligele de acoperiș, cârligele de cornișă sau picioarele pentru acoperișuri plate – prin urmare, nu este un produs utilizat independent, ci unul dintre elementele structurale principale ale sistemului de fixare. Datorită designului său care permite montarea laterală, poți fixa clemele de prindere chiar și atunci când panourile sunt deja parțial așezate la locul lor.

La ce se folosește?

Șina se poate adapta la toate tipurile de acoperișuri Enerack: la acoperișurile cu țigle cu ajutorul cârligelor de acoperiș, la acoperișurile cu șindrilă cu șuruburi de fixare, la acoperișurile din tablă cu cârlige de fixare, iar la acoperișurile plate cu picioarele Flat10. Este potrivit atât pentru microcentrale rezidențiale, cât și pentru sisteme C&I mai mari și instalații industriale. Poate fi utilizat atât pentru orientarea orizontală, cât și pentru cea verticală a panourilor, astfel încât, în faza de proiectare, această șină de montare nu va limita dispunerea sistemului.

Cum funcționează?

Canelurile dispuse pe toată lungimea șinei găzduiesc clemele intermediare și de capăt, precum și clemele de fixare a șinei, astfel încât poți fixa panoul oriunde de-a lungul șinei. Posibilitatea de montare laterală înseamnă că nu este necesară introducerea șurubului de fixare de sus – acest lucru accelerează instalarea și permite și repoziționarea ulterioară. În cazul rândurilor mai lungi, șina poate fi prelungită cu un element de extensie, astfel încât se pot realiza câmpuri mai mari sub formă de structură continuă, ceea ce distribuie mai bine sarcina provocată de vânt și zăpadă.

Avantaje tehnice și la nivel de sistem

Este fabricat din aluminiu extrudat AL 6005-T5, cu suprafață anodizată, rezistentă la intemperii și la coroziune, și se încadrează în garanția de 10 ani a sistemelor Enerack. Lungimea de 3,5 metri permite fixarea a 2–3 module pentru majoritatea dimensiunilor standard de panouri cu o singură șină, reducând astfel numărul de îmbinări. Este compatibil cu întreaga gamă de sisteme de fixare Enerack: cu cârlige pentru acoperiș, cârlige pentru stâlpi, picioarele Flat10, precum și cu clemele intermediare și de capăt (pentru module cu grosimea de 30–40 mm), inclusiv clema intermediară cu placă de împământare, care permite împământarea panourilor prin șină.

Diferențe

În comparație cu șina de montare ușoară Enerack de 4,2 m, varianta de 3,5 m are un profil mai scurt și ceva mai robust, ceea ce o face o alegere mai bună în cazul unor cerințe statice mai stricte sau al unor sarcini mai mari de vânt/zăpadă. Șina ușoară de 4,2 m, având o greutate specifică mai mică, este mai ieftină și se montează mai rapid, dar are o capacitate de încărcare mai redusă. Alegerea între cele două șine trebuie făcută ținând cont de calculele statice, de capacitatea de încărcare a acoperișului și de aspectele logistice (palet, transport).

Este important de știut

Șina în sine nu constituie un sistem – trebuie comandată întotdeauna împreună cu cârlige de acoperiș sau picioare, precum și cu cleme intermediare și de capăt. În cazul montării pe acoperișuri plate, sistemul Flat10 utilizează un profil propriu, dedicat, pentru care este recomandat să se efectueze dimensionarea pe baza raportului static. Continuitatea legării la pământ este asigurată în comun de șină și de clema cu placă de legare la pământ, aspect care trebuie verificat în timpul execuției.
