Enerack rail mounting screw set

Set de șuruburi de fixare pe șină Enerack (ERK-NBW)

ERK-NBW este un set complet de șuruburi care asigură fixarea șinei de montare a structurii de susținere a panourilor solare. Ca accesoriu, acesta funcționează ca element BOS (Balance of System) în cadrul întregului sistem de fixare – nu este un invertor, nici un acumulator, ci unul dintre elementele mici, dar esențiale ale structurii mecanice, fără de care șina nu poate fi fixată corespunzător pe structura de susținere.

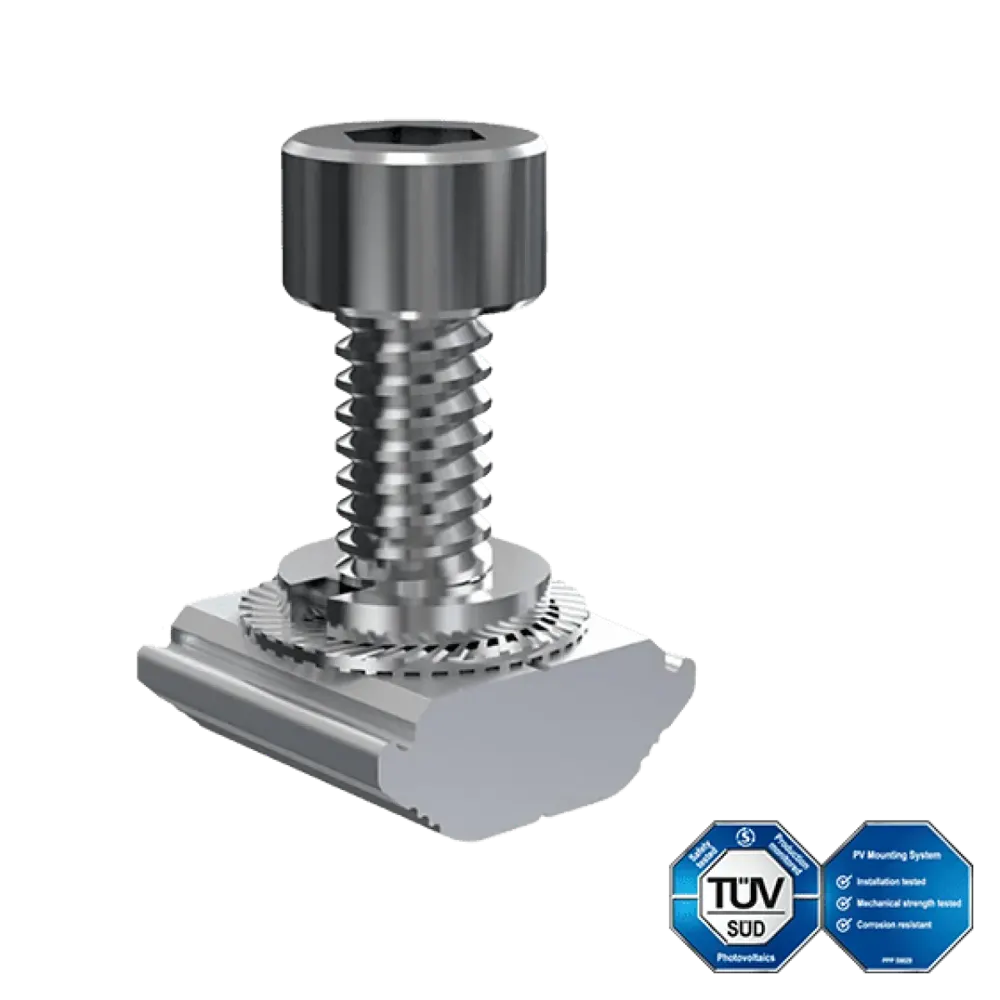

Setul este format dintr-un șurub cu filet interior M8 și o piuliță glisantă specială cu cap în T, care se fixează în canelura șinei de montare.

La ce se folosește?

Setul de șuruburi se utilizează pentru conectarea șinei de montare a panourilor solare cu elementele de susținere (cârlige de acoperiș, profile în L, picioare pentru acoperișuri plate). Este un element de bază în toate sistemele Enerack/Mountkit: fie că este vorba de o instalare rezidențială pe acoperiș cu țigle, de un proiect C&I pe acoperiș metalic sau de un sistem cu balast pe acoperiș plat. De obicei, îl veți întâlni acolo unde o șină de montare trebuie conectată la o consolă de susținere, la un cârlig sau la un șurub cu cap în formă de „A”.

Cum funcționează?

Puneți piulița glisantă în canelura superioară a șinei de montare, apoi o glisați în poziția dorită – nu este nevoie să o introduceți de la capătul șinei, ceea ce accelerează considerabil montarea. La strângerea șurubului, suprafața dințată a piuliței glisante se prinde de interiorul șinei, creând astfel o îmbinare sigură, fără deplasare. Un singur element fixează un punct de conectare și, imediat după strângere, este capabil să suporte sarcina.

Avantaje tehnice și la nivel de sistem

Combinația de materiale din aluminiu (AL6005-T5) și oțel inoxidabil (SUS304) asigură faptul că setul de șuruburi nu se corodează și nu provoacă probleme electrochimice la contactul cu șina de aluminiu – acest lucru nu este opțional, ci o cerință de bază pentru sistemele fotovoltaice cu o durată de viață de peste 20 de ani. Dimensiunea M8 este standard în întregul ecosistem Enerack/Mountkit, astfel încât același șurub se potrivește atât pentru sistemele cu acoperiș din țiglă, cât și pentru cele cu acoperiș din tablă și acoperiș plat – ceea ce simplifică depozitarea și proiectarea. Ambalajul de 2000 de bucăți este conceput pentru proiecte medii și mari (sisteme C&I de peste 200 kW), în cazul cărora o comandă la bucată nu ar avea sens.

Este important de știut

Aceasta este o piesă componentă, nu un set complet – sistemul complet de fixare formează întotdeauna o unitate funcțională împreună cu o șină de montare și un element de susținere (cârlig, profil în L, picior). Strângerea trebuie efectuată la cuplul specificat de producător, deoarece, dacă este strâns insuficient, elementul se poate deplasa, iar dacă este strâns excesiv, canelura șinei se poate deforma. Compatibilitate garantată numai cu profilele Enerack/Mountkit – în cazul șinelor altor producători, geometria canelurii poate diferi.
