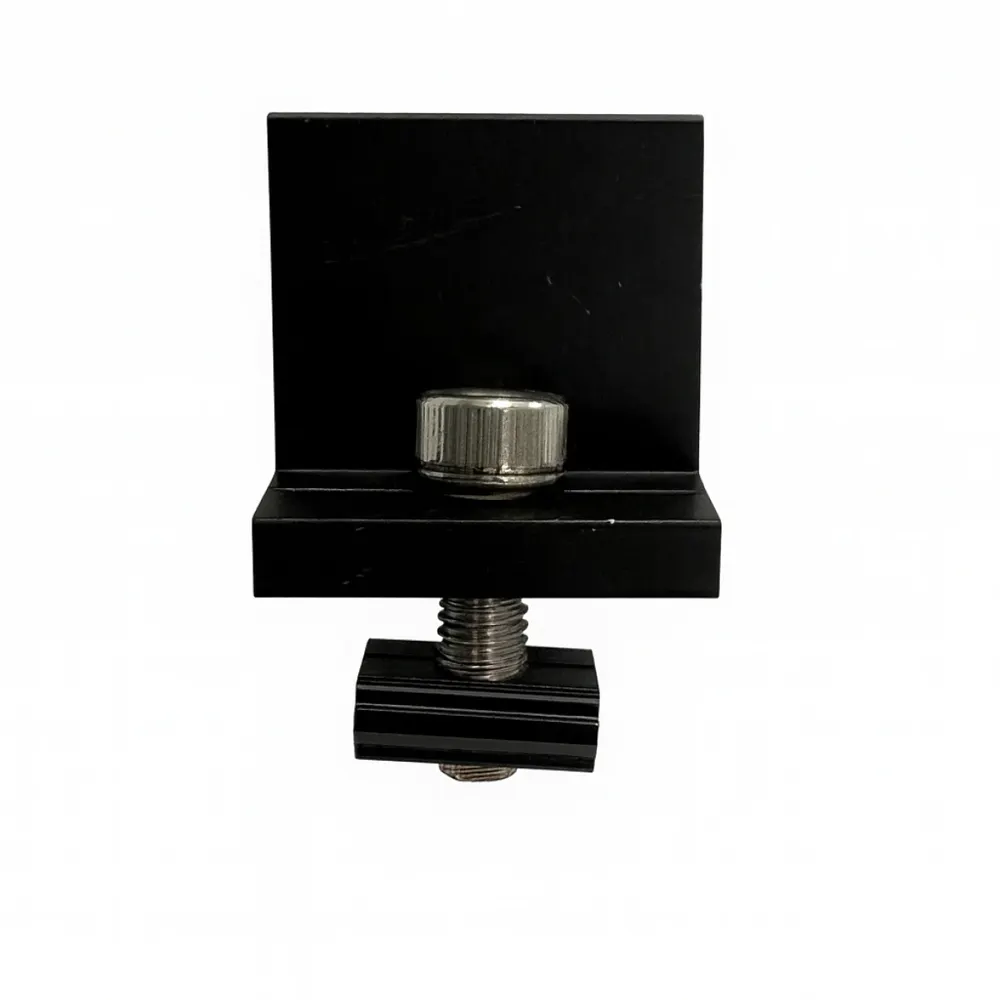

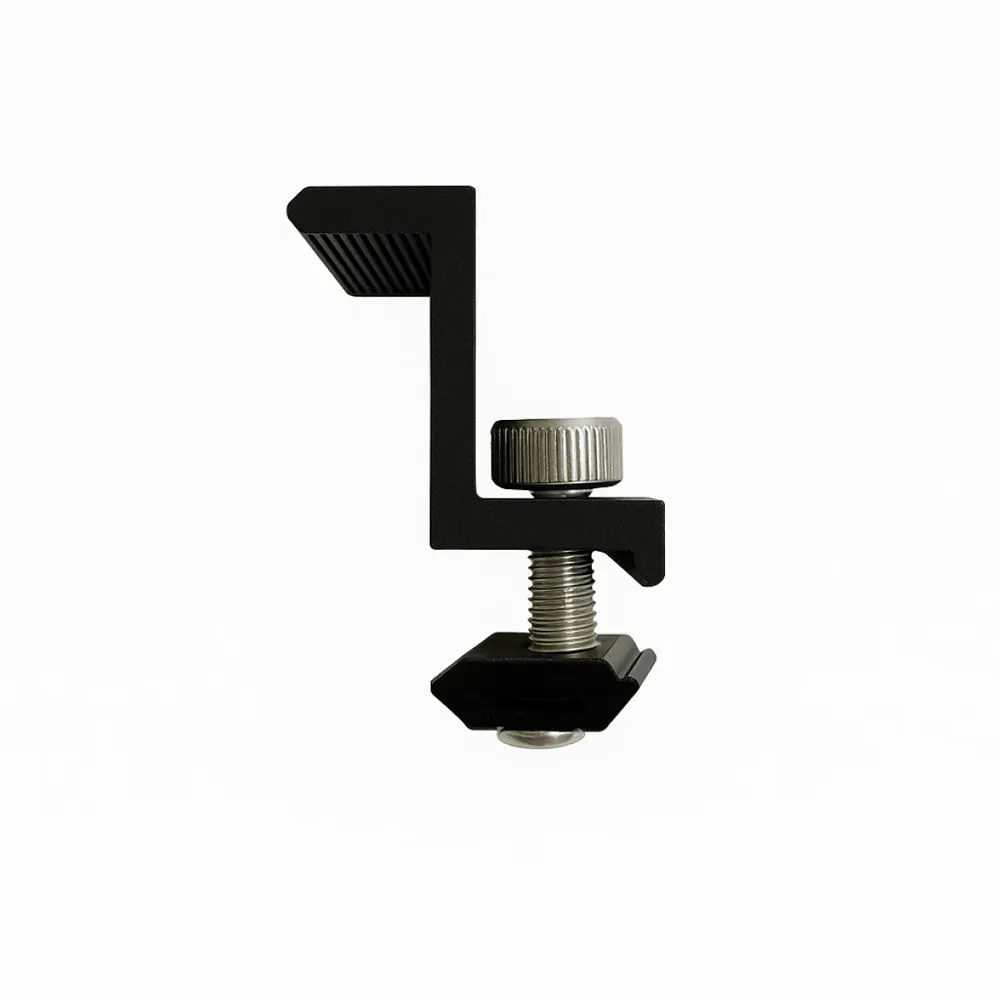

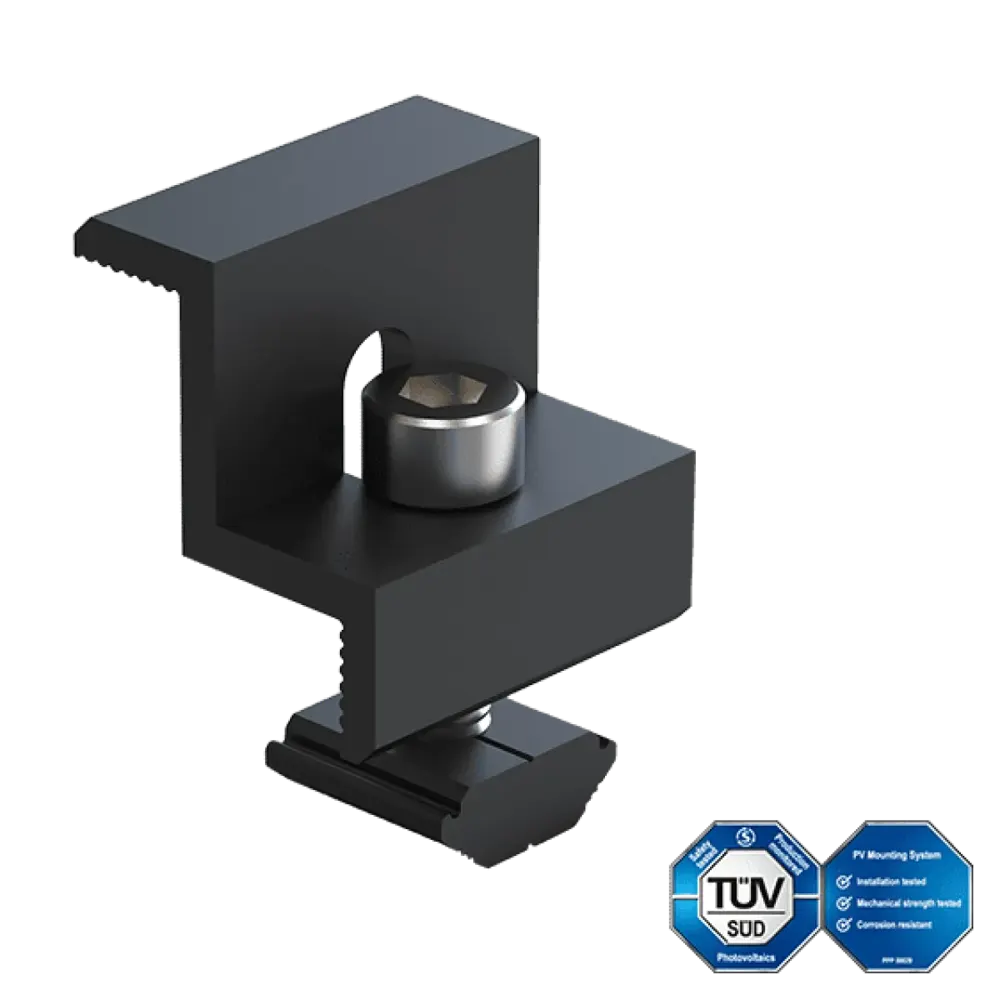

Enerack end clamp 35mm black

Clemă de fixare Enerack 35 mm, neagră

Clema de fixare (end clamp) este unul dintre elementele de bază ale structurii de susținere a panourilor solare, care fixează panourile la șina de montare la cele două capete ale rândurilor de module. Această variantă de 35 mm este realizată în finisaj anodizat negru, astfel încât se integrează vizual perfect cu modulele fotovoltaice complet negre. Face parte din dotarea standard a tuturor kiturilor complete de montare Enerack, indiferent dacă este vorba de montare pe acoperișuri cu țigle, tablă, șindrilă sau plate.

La ce servește?

Servește la fixarea mecanică a modulelor amplasate la marginile rândului de panouri, adică închide cele două capete ale rândului și împiedică deplasarea panourilor. Este compatibil cu orice modul fotovoltaic cu ramă de 35 mm grosime — aceasta fiind cea mai răspândită grosime a ramei de pe piață în prezent. Poate fi utilizat atât în instalații rezidențiale, cât și în sisteme C&I, precum și în proiecte comerciale de anvergură pe acoperișuri. Datorită finisajului negru, este recomandat în special pentru investițiile în care aspectul estetic contează: pentru panouri complet negre și pentru acoperișuri rezidențiale cu cerințe estetice ridicate.

Cum funcționează?

Clemă de capăt se așează pe canelura șinei de montare, se fixează de jos cu o piuliță glisantă, iar de sus strânge cadrul panoului cu un șurub. Îmbinarea asigură simultan fixarea mecanică și garantează că panoul nu se va deplasa sub efectul vântului sau al zăpezii. Pentru un rând de module sunt necesare cel puțin 4 cleme de fixare de capăt (la cele două capete ale rândului, în partea de jos și în partea de sus), iar panourile intermediare sunt fixate pe șină cu ajutorul unor cleme de fixare intermediare.

Avantaje tehnice și la nivel de sistem

Clemele sunt fabricate din aluminiu (AL6005-T5), iar elementele de fixare cu șurub sunt din oțel inoxidabil (SUS304), fiind astfel rezistente la coroziune și la intemperii. Dimensiunea de 35 mm este standard: marea majoritate a modulelor fotovoltaice disponibile în prezent pe piață (Jinko, Longi, Trina, JA Solar și altele) sunt fabricate cu această grosime a cadrului. Este direct compatibil cu șinele de montare Enerack, dar poate fi utilizat și ca piesă de schimb sau ca extensie pentru alte sisteme standard de șine cu canelură în T.

Diferențe

Față de varianta de 30–40 mm anodizată în gri, există două diferențe: fixarea este dimensionată standard pentru un cadru de 35 mm (interval nereglabil), iar suprafața este anodizată în negru. Dacă pe acoperiș se montează un modul complet negru și aspectul estetic contează, alegeți această variantă. Dacă proiectul include panouri mixte sau clasice, cu ramă argintie, varianta gri de 30–40 mm este mai flexibilă și, de obicei, mai ieftină.

Este important de știut

Funcționează corespunzător numai cu panouri cu grosimea ramei de 35 mm — în cazul unei rame mai subțiri, strângerea nu va fi suficient de puternică, iar în cazul uneia mai groase, nu se va potrivi deloc. Înainte de instalare, verificați întotdeauna dimensiunea exactă a ramei pe fișa tehnică a modulului. Clemă de capăt nu asigură singură legarea la pământ; pentru aceasta, trebuie utilizate clemele intermediare cu placă de legare la pământ sau un kit separat de legare la pământ.
