Enerack end clamp 30 or 35mm

Clemă de fixare Enerack ERK-FEC-3035 (30–35 mm)

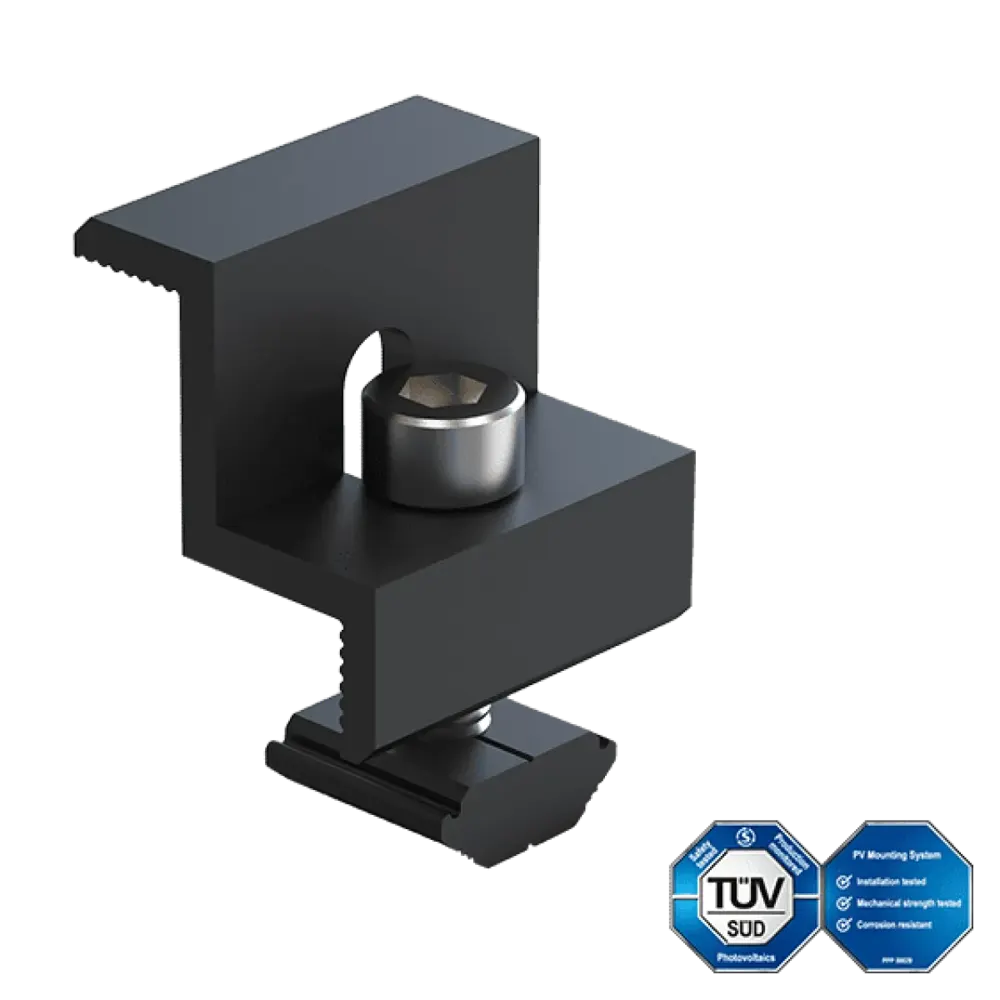

ERK-FEC-3035 este o clemă de capăt din aluminiu (end clamp), concepută pentru fixarea modulelor fotovoltaice pe șinele de montare. Este un element amplasat la cele două margini ale șirului de module, care fixează cadrul panoului de șină. Face parte din categoria accesoriilor — nu este un invertor, nu este o baterie, ci face parte din structura de susținere (BOS).

La ce se folosește?

Clema de capăt se utilizează pentru fixarea modulelor fotovoltaice cu cadru de 30–35 mm grosime, indiferent dacă instalați un sistem pe acoperiș cu țiglă, tablă, șindrilă sau plat. Poate fi utilizată atât în instalațiile rezidențiale, cât și în proiectele C&I, unde panourile sunt montate pe șine de montare standard. La cele două capete ale unui rând de panouri se montează, în mod firesc, cleme de fixare de capăt, iar între acestea se montează cleme de fixare intermediare — adică elemente obligatorii pentru fiecare rând de module.

Cum funcționează?

Clemă de capăt se conectează, în partea de jos, printr-o piuliță glisantă la canelura în T a șinei de montare, iar în partea de sus este fixată pe cadrul panoului cu ajutorul unui șurub. Când strângeți șurubul, corpul din aluminiu fixează mecanic modulul de șină și, în același timp, împiedică deplasarea laterală a panoului în cazul încărcăturilor de vânt sau de zăpadă. Datorită intervalului de strângere de 30–35 mm, este compatibil cu majoritatea cadrelor standard pentru module disponibile pe piață, astfel încât instalatorul nu trebuie să selecteze dimensiunile.

Avantaje tehnice și la nivel de sistem

Este fabricat din aluminiu AL6005-T5 și elemente de fixare din oțel inoxidabil SUS304, ceea ce asigură o durată lungă de viață în condiții de exterior — este rezistent la coroziune, stabil la radiațiile UV și nu necesită întreținere. Dimensiunile sale (38 × 34,7 mm, orificiu pentru șurub de Ø8,5 mm) sunt compatibile cu șinele de montare standard Enerack, astfel încât poate fi integrat în orice sistem de acoperiș. Ambalajul conține 500 de bucăți/cutie, ceea ce facilitează logistica și gestionarea stocurilor în cazul proiectelor de amploare.

Este important de știut

Clemă de fixare este dimensionată pentru o grosime a cadrului de 30–35 mm; pentru modulele care depășesc aceste dimensiuni, trebuie ales un alt tip de clemă. Utilizați-l întotdeauna numai pe cadrul modulului, niciodată pe suprafața de sticlă a panoului. Mențineți cuplul de strângere în limitele specificate de producătorul panoului, pentru a nu deteriora cadrul modulului. Acest element nu asigură singur legarea la pământ — pentru aceasta este necesară varianta clemei intermediare cu placă de legare la pământ sau un set separat de legare la pământ.
