FoxESS CQ7-S 7.02kWh HV Slave Module Heated energy storage

FoxESS CQ7-S 7,02 kWh modul secundar de înaltă tensiune (HV) cu stocare de energie încălzibilă

FoxESS CQ7-S este un modul de baterie de extensie de înaltă tensiune (HV) cu litiu-fosfat de fier (LiFePO₄), care face parte din sistemul de stocare a energiei din seria CQ7. Nu este o baterie autonomă, ci un modul slave (de extindere) – funcționează împreună cu un modul master CQ7-M și o unitate BMS și servește la scalarea capacității sistemului de stocare. Un modul adaugă o capacitate netă de 7,02 kWh la sistem.

Pentru ce poate fi utilizat?

CQ7-S este recomandat în primul rând pentru sistemele fotovoltaice rezidențiale și comerciale de mici dimensiuni (C&I), unde doriți să dimensionați capacitatea de stocare exact în funcție de profilul de consum. Utilizări tipice: stocarea surplusului zilnic de energie fotovoltaică, compensarea consumului în perioadele de vârf (peak shaving), precum și funcționarea în regim de rezervă la invertoarele hibride. Deoarece turnul poate fi extins până la 14 module (98,28 kWh), este potrivit pentru sisteme de la case unifamiliale și sisteme casnice mai mari până la unități industriale mai mici.

Cum funcționează?

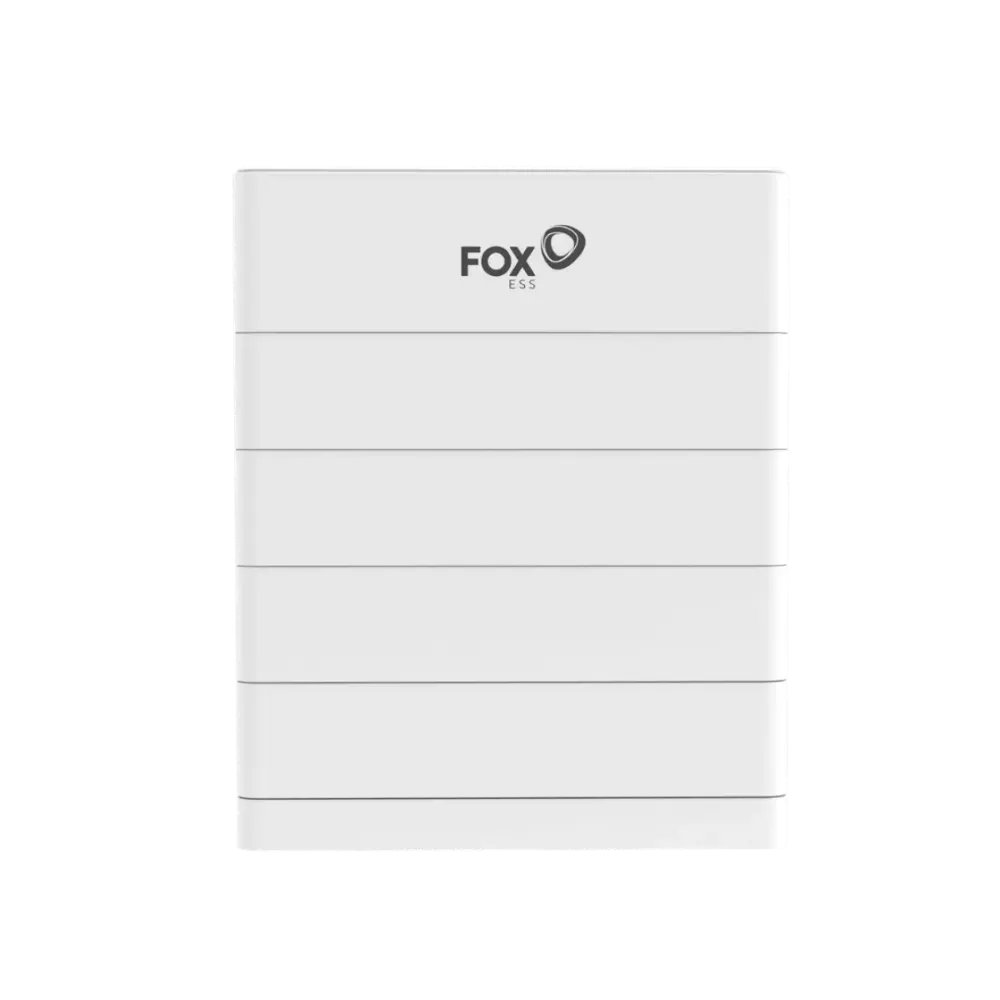

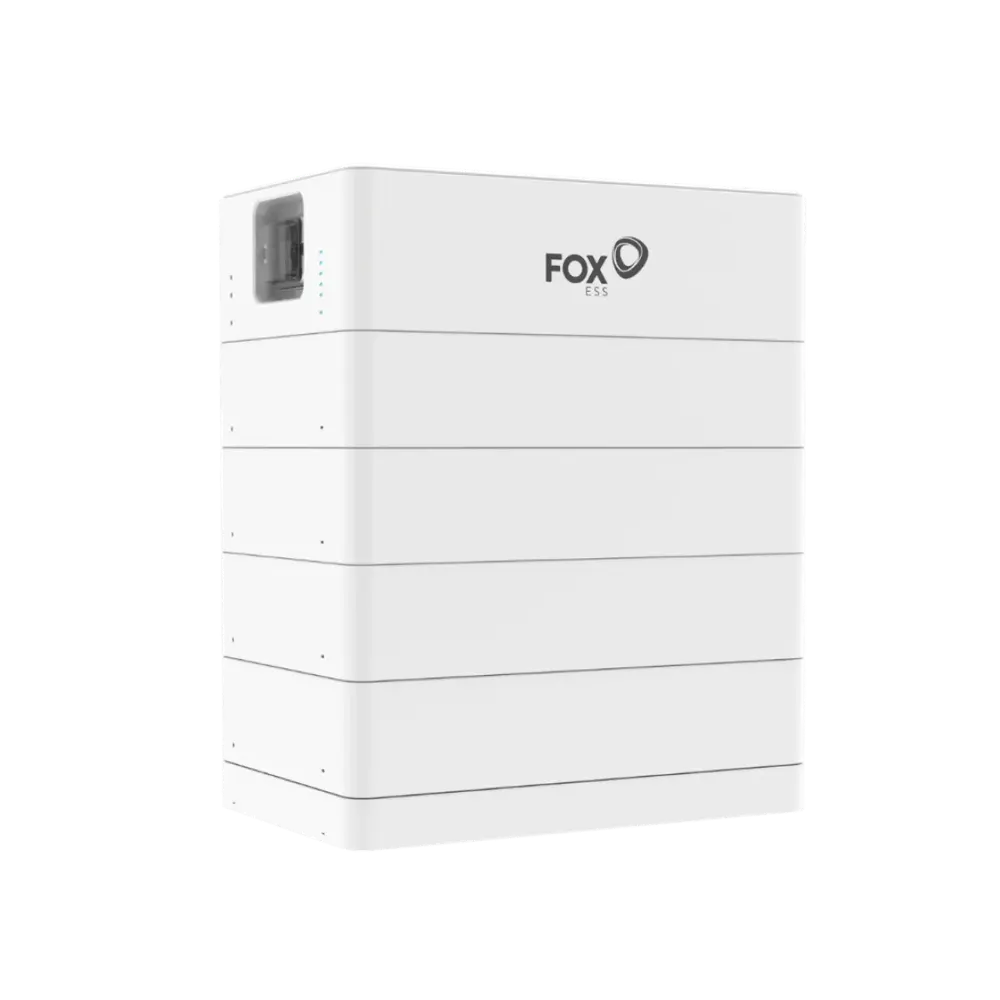

CQ7-S nu funcționează independent – trebuie conectat în serie cu un modul master CQ7-M, care include BMS-ul și comunicația. Modulele sunt stivuite unul peste altul într-un turn cu conexiune plug & play, iar comunicarea se realizează prin bus CAN cu invertorul FoxESS HV compatibil. Tensiunea sistemului crește odată cu numărul de module (în intervalul 104,4–919,8 V), astfel încât, cu cât sunt mai multe module în lanț, cu atât invertorul funcționează cu o tensiune mai mare pe partea de curent continuu și cu pierderi de curent mai mici.

Avantaje tehnice și la nivel de sistem

Datorită chimiei celulei LiFePO₄ și a DoD de 90%, din capacitatea nominală de 7,02 kWh se pot utiliza efectiv aproximativ 6,3 kWh pe ciclu. Eficiența round-trip este >95%, ceea ce reprezintă o valoare peste medie pentru sistemele HV și înseamnă pierderi mai mici în timpul încărcării și descărcării zilnice. Datorită intervalului larg de temperaturi de funcționare (de la -10 °C la încărcare, cu funcția opțională de încălzire până la -25 °C) și protecției IP65, este potrivit și pentru instalarea în exterior, cu suport. Compatibil numai cu invertoarele hibride FoxESS HV (de ex. seria H3, AIO) – nu poate fi conectat la invertoare de la alți producători.

Diferențe

CQ7-S este exclusiv un modul slave (de extindere), nu conține BMS și unitate de comunicații – dispune doar de un indicator de stare cu LED. CQ7-M, în schimb, este modulul master, care reprezintă „creierul” întregii turnuri, fiind obligatoriu unul pentru fiecare sistem CQ7. Un sistem funcțional constă din cel puțin o pereche CQ7-M + CQ7-S (în total ~14 kWh) și poate fi extins cu module CQ7-S suplimentare. Prin urmare, nu vindeți și nu instalați niciodată CQ7-S singur – comandați-l întotdeauna împreună cu modulul master.

Important de știut

CQ7-S este un modul de înaltă tensiune (HV), deci nu este compatibil cu sistemele de joasă tensiune (LV). La extinderea la maximum 14 module, trebuie să se țină cont de intervalul de tensiune acceptat de invertor – nu toate invertoarele FoxESS sunt capabile să gestioneze lanțul complet de 919,8 V, de aceea dimensiunea turnului trebuie adaptată întotdeauna la specificațiile invertorului. La instalare, este obligatorie o ventilație adecvată și o altitudine sub 3000 m deasupra nivelului mării.
