Dyness Stack 280 BDU and base

Dyness Stack 280 BDU și soclu

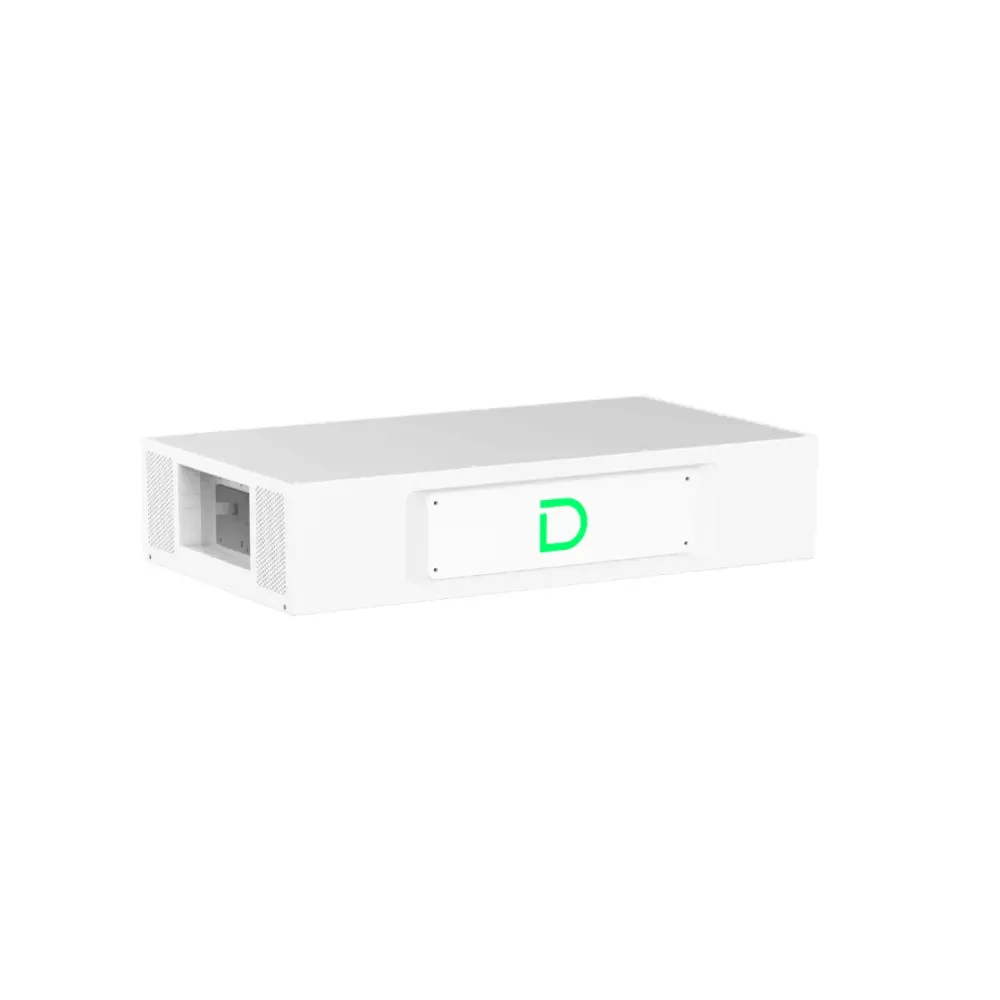

Dyness STACK280 BDU (SBDU200) și soclul reprezintă unitatea superioară și inferioară ale sistemului de stocare a energiei de înaltă tensiune (HV) stivuibil. BDU este unitatea de control și decuplare amplasată în partea superioară a stivei, iar soclul este baza inferioară pe care sunt montate modulele de baterii. Acestea nu stochează energie și nu transformă curentul — împreună cu modulele de baterii și invertorul de înaltă tensiune, formează un sistem complet. Pentru un grup STACK280 funcțional, ambele elemente sunt obligatorii.

La ce servește?

Pentru fiecare grup STACK280 este necesar exact un soclu și o BDU, pentru fiecare grup, indiferent dacă montați 3 sau 15 module pe acesta. Soclul asigură baza mecanică stabilă și distribuie greutatea grupului pe planșeu, iar BDU-ul reprezintă nodul electric și de comunicații al întregului grup către invertor. În practică, acestea se comandă întotdeauna împreună cu modulele de baterii, deoarece modulele nu sunt funcționale pe cont propriu. În cazul extinderii (mai multe grupuri în paralel), este necesară o nouă pereche de soclu–BDU pentru fiecare grup.

Cum funcționează?

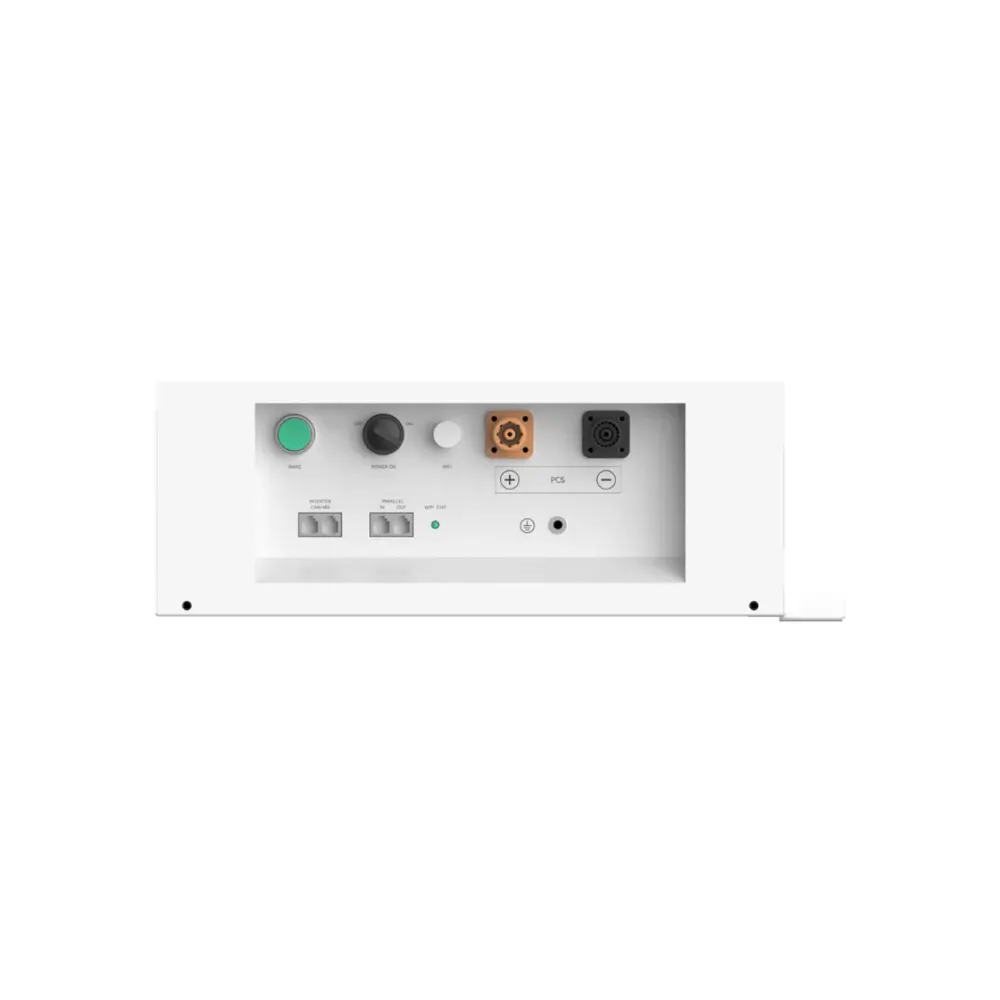

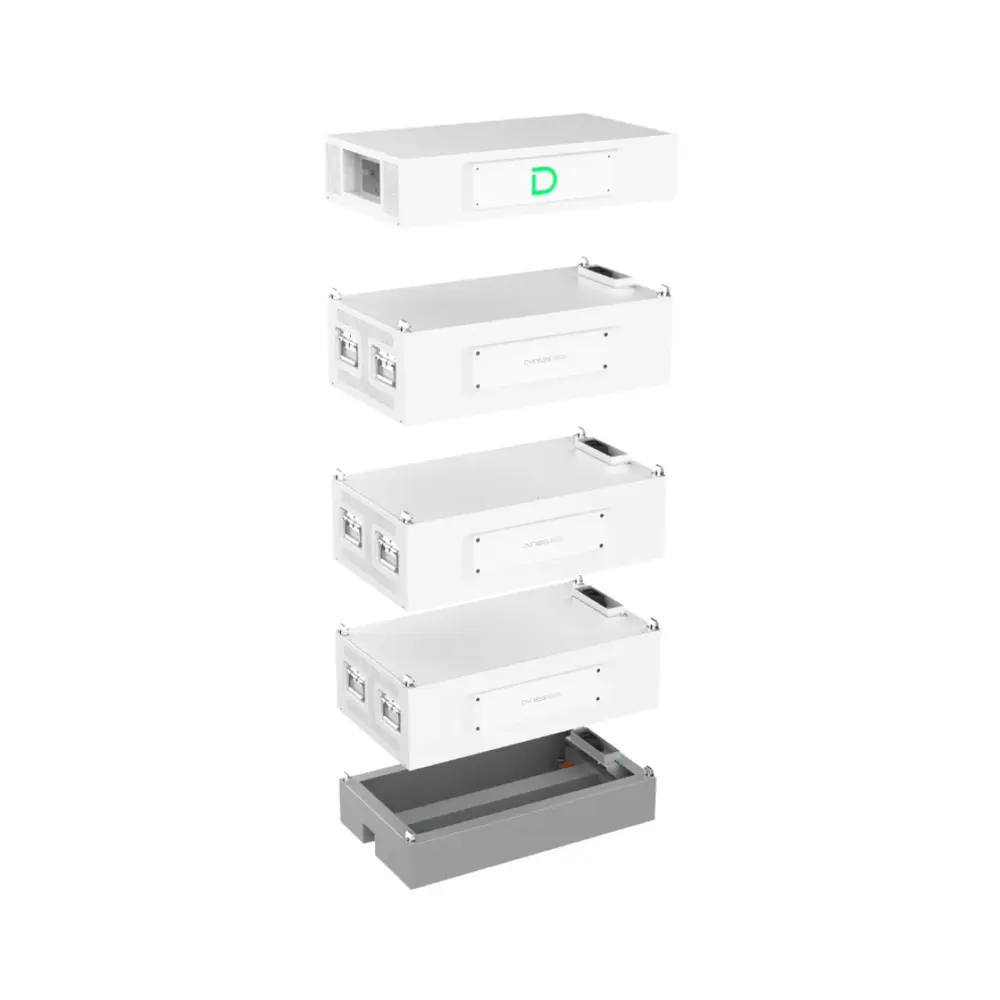

Pe soclu se montează fără cabluri modulele de baterie, iar în partea de sus se află BDU-ul, care asigură intrarea și ieșirea principală de curent continuu (DC) a grupului către invertor. BDU-ul gestionează deconectarea principală și protecția, iar aici se concentrează comunicația grupului (CAN/RS485). Curentul continuu maxim este de 200 A, iar intervalul de tensiune de funcționare acoperă întreaga bandă HV, de la 134,4 la 864 V, astfel încât se potrivește tuturor configurațiilor cu 3–15 module. Datorită conectării fără cabluri, instalarea întregului stâlp este rapidă, iar riscul de erori de montare este redus.

Avantaje tehnice și la nivel de sistem

BDU asigură deconectarea și conectarea grupului de module la invertor într-un singur punct, ceea ce simplifică întreținerea și sporește siguranța de funcționare. Capacitatea de încărcare continuă de 200 A acoperă întregul interval de încărcare-descărcare al modulelor STACK280, astfel încât unitatea principală nu va constitui un punct de blocaj. Baza și capacul superior formează împreună o coloană închisă și ordonată, iar dimensiunile compacte (suprafață de bază de 770×425 mm) permit instalarea chiar și în spații de mașini reduse. Unitatea principală (BDU) are gradul de protecție IP20 și o greutate de 19,2 kg, iar baza și capacul superior cântăresc împreună 18,5 kg.

Diferențe

Cele două elemente au roluri diferite: soclul îndeplinește o funcție pur mecanică — acesta constituie baza stivei și distribuitorul de greutate —, în timp ce BDU este „creierul” electric și de comunicații, care conectează grupul la invertor. Baza nu poate fi utilizată în locul BDU-ului și viceversa; ambele sunt necesare. Prin urmare, este recomandabil ca cele două să fie tratate împreună, ca un singur articol, în ofertă și în lista de materiale (BOM).

Este important de știut

Ambele elemente sunt destinate exclusiv utilizării în interior, în spații tehnice protejate (IP20), neputând fi instalate în exterior. Este necesară câte o bucată din fiecare pentru fiecare grup de module — acest aspect trebuie luat în considerare atât la proiectare, cât și la stabilirea prețului, deoarece poate fi ușor omis din lista de materiale (BOM). Greutatea totală a grupului crește odată cu numărul de module, de aceea, în cazul instalării la etaj, este recomandat să se verifice în prealabil capacitatea de încărcare a planșeului sub soclu.
