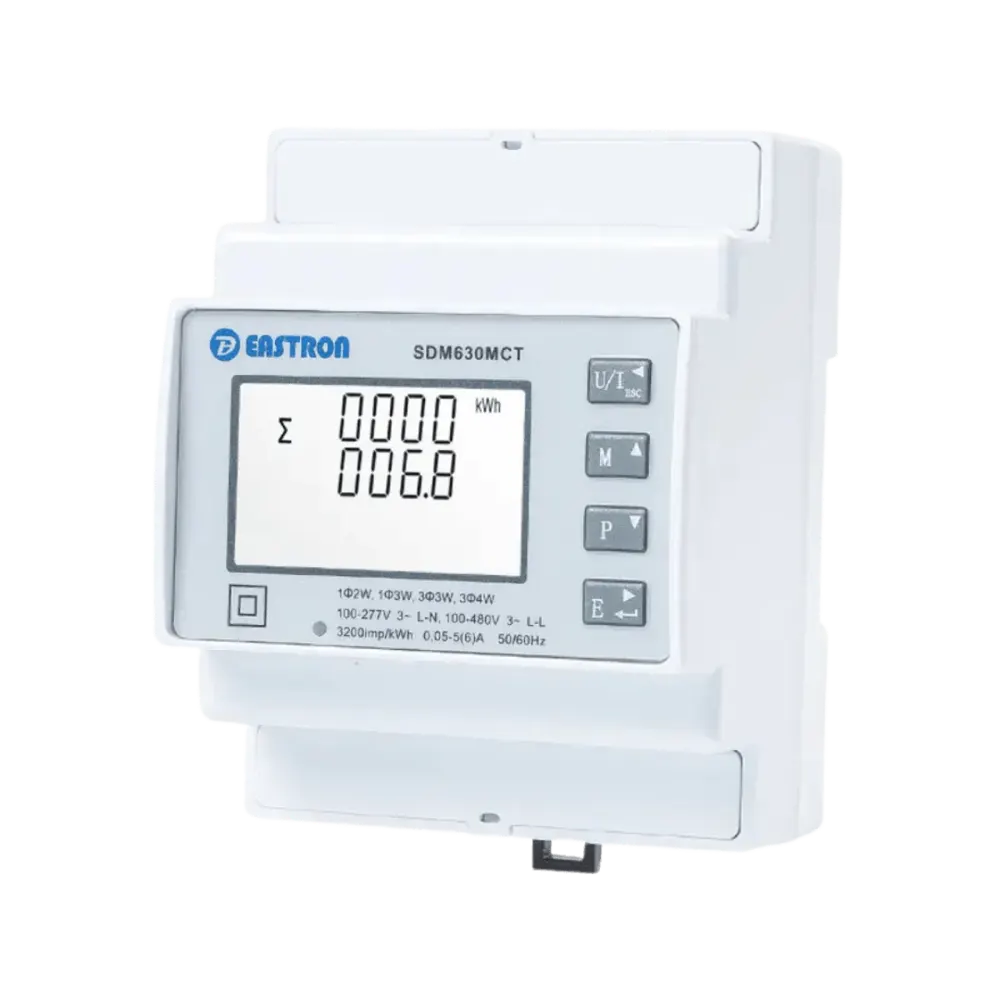

Eastron SDM630MCT 3 phase 5A/50-6000A smart energy meter

Contor de energie inteligent Eastron SDM630MCT 3P 5A/50–6000A

Eastron SDM630MCT este un contor de energie trifazic cu transformator de curent (CT), conceput pentru monitorizarea energiei în sistemele industriale și comerciale. Aparatul nu măsoară direct curentul total, ci prin intermediul transformatoarelor de curent, astfel încât poate fi utilizat în siguranță și flexibil chiar și pentru sisteme de mare putere.

La ce se poate folosi?

Acest contor este utilizat în principal în sisteme în care este importantă măsurarea precisă a consumului și a producției, precum și monitorizarea fluxului de energie.

Utilizare tipică:

monitorizarea sistemelor fotovoltaice

măsurarea și reglarea reîncărcării

măsurarea consumului industrial

deservirea sistemelor de gestionare a energiei

Are un rol deosebit de important în sistemele în care invertoarele trebuie să furnizeze date precise privind rețeaua (de exemplu, pentru funcția de limitare a exportului).

Cum funcționează?

SDM630MCT măsoară curentul pe fază prin intermediul transformatoarelor de curent, astfel încât poate fi adaptat chiar și la sisteme de câteva mii de amperi. Măsurarea este bidirecțională, adică tratează separat energia consumată și cea reînapoiată în rețea.

Nu furnizează doar date privind kWh, ci și numeroși alți parametri:

tensiune și curent

putere activă, reactivă și aparentă

factorul de putere

frecvență și calitatea rețelei

Acest lucru permite analiza detaliată și optimizarea sistemului.

Avantaje la nivel tehnic și de sistem

Datorită designului CT, domeniul de măsurare depinde practic de transformatorul de curent utilizat, astfel încât o singură unitate poate acoperi o gamă largă de puteri.

Comunicarea Modbus RTU (RS485) permite integrarea cu invertoare și sisteme de gestionare a energiei. În practică, acest lucru înseamnă că contorul nu numai că furnizează date, ci participă și la controlul sistemului.

Datorită designului său compatibil cu șina DIN, acesta poate fi instalat cu ușurință într-un dulap de distribuție.

Important de știut

Pentru funcționare sunt necesare transformatoare de curent externe, iar alegerea acestora este esențială pentru o măsurare precisă. Contorul este conceput pentru utilizare în interior (IP51), de aceea trebuie instalat într-un mediu adecvat.
